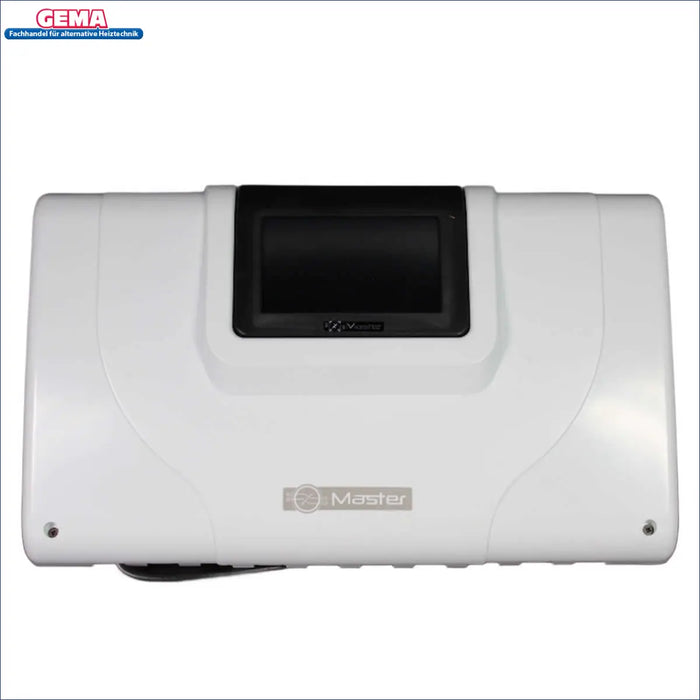

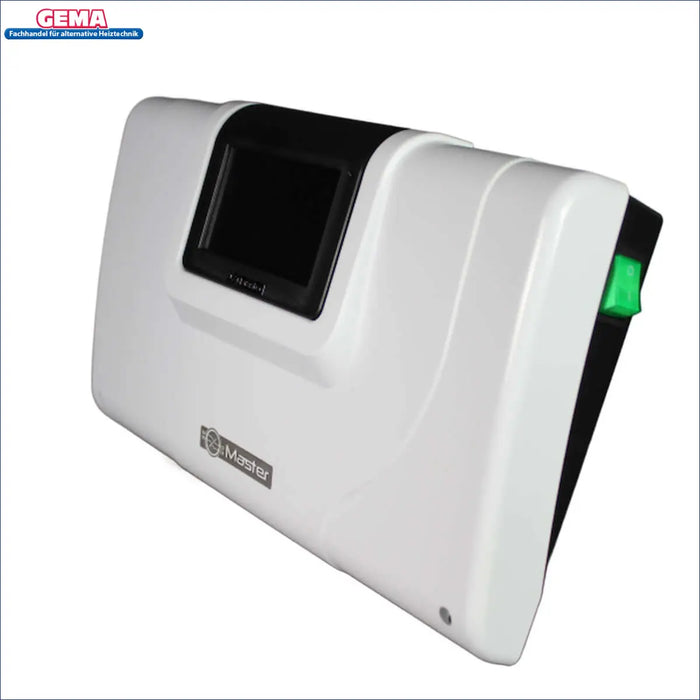

Master V.3 PLUS / EU-i-3 PLUS Öppen Term Regelverk för 3 blandade och oblandade värmekretsar
PLUS-versionen med utökade funktioner (se nedan) Den nya eModulen möjliggör full åtkomst till alla inställningsparametrar
Ett modernt och energieffektivt hus behöver flera alternativa värmekällor. Men för att man ska kunna göra verkliga besparingar
för att kunna kommunicera krävs ett enhetligt system för deras hantering. Styrsystemen för värmeanläggningar från företaget MASTER

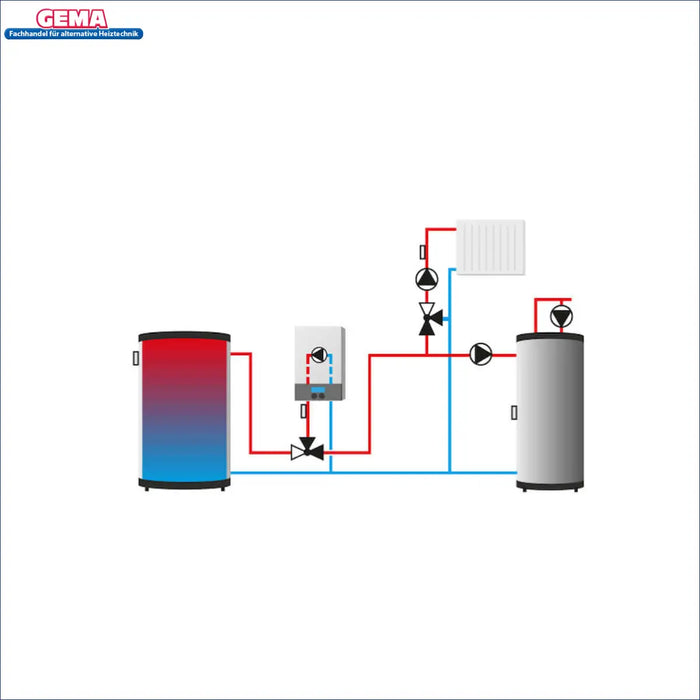

möjliggör en kraftfull och effektiv styrning av en anläggning med flera värmekällor (t.ex. solfångare och fjärrvärmepanna).
Genom denna integration minskas energiförbrukningen. Användningen av styrsystem i anläggningen underlättar
Betjäning av alla enheter, sparar tid och pengar och ger en omfattande värmekomfort.
Den senaste versionen stöder nu också OpenTherm (OT)
OpenTherm (kort: OT) är ett protokoll som utvecklats för att reglera centralvärme genom rumsregulatorer (rumstermostater). OpenTherm är en "Point to Point"-kommunikation, där termostaten vanligtvis är "Master" och värmegeneratorn är "Slave". Genom Multi-Point-to-Point kan flera enheter kopplas samman.
OpenTherm är tillverkaroberoende. En regulator från tillverkare A kan kommunicera med en värmepump från tillverkare B.
Mellan termostaten (Master) och värmaren (Slave) sker en digital, bi-direktionell datakommunikation. Det är möjligt att skicka statusrapporter och begära information mellan de två enheterna. Den vanligaste kommandot handlar dock om reglering av kesseltemperaturen. När värmaren tar emot begäran om önskad temperatur börjar den modulera (öka eller minska värmeeffekten) för att nå och hålla den önskade temperaturen. Rummetermostaten beräknar ständigt om kesseltemperaturen för att hålla rumstemperaturen på önskat värde. Detta leder till en högre energieffektivitet.
Särskildheter:
- flödande styrning av tre blandventiler
- Styrning av WW-pumpen

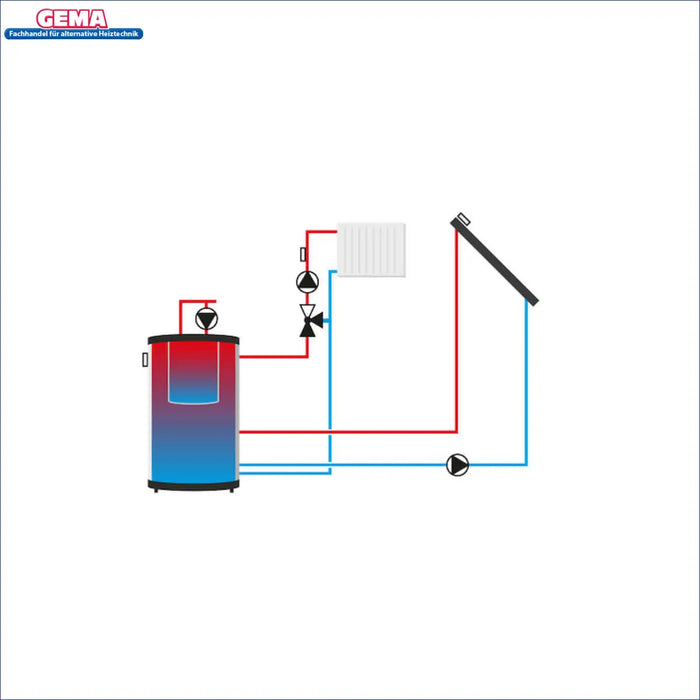

- stöder en solanläggning
- Returtemperatursäkring
- Väder- och veckostyrning
- preisvärd av solar-more
- två konfigurerade potentialfria utgångar
- två konfigurerade spänningsutgångar
- två konfigurerbara 0-10V utgångar (PLUS VERSION)
- Solpumpens utgång med PWM-signal (PLUS VERSION)
- Kaskadkoppling av 4 värmeproducenter (PLUS VERSION)
- Kommunikation av tre tvåpunkts rummetermostater
- Kommunikation med en rums termostat med RS-kommunikation
- Utvidgning av en modul EU-505 eller EU-WIFI-RS
- Styrning av två extra ventiler med hjälp av extra moduler EU-I-1-M, EU-I-1, EU-i-1 VV
- Uppdatering av programversionen via en USB-port
- OpenTherm (OT)
Tekniska specifikationer:
- Inställningsområde för kesseltemperatur - från 10 till 99°C
- Justerområde för golvtemperatur - från 10 till 50°C
- Einställningsområde för varmvattenstemperatur - 5 till 80°C
- Netzspänning 230V / 50Hz
- Nominell belastning av utgångarna 0,5A
- Säkring 6,3A
- Temperaturbeständighet för sensorer - från -30 till 99°C
Utrustning

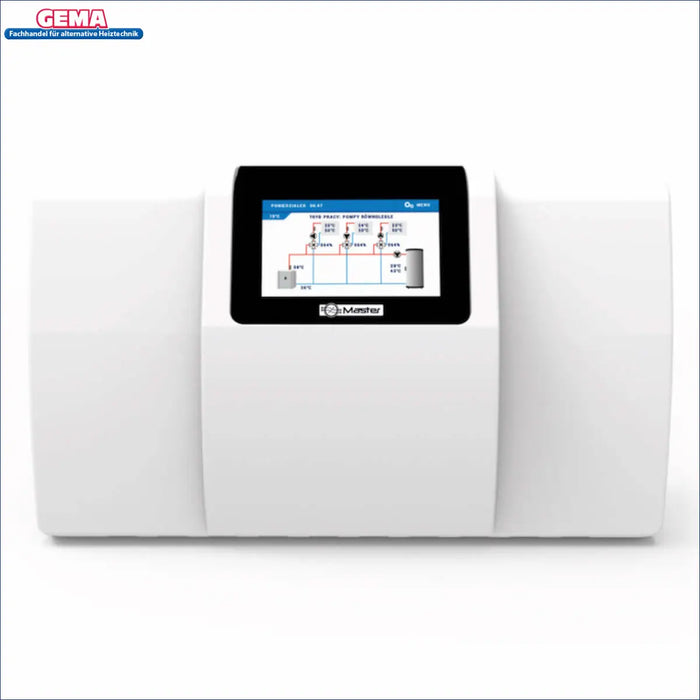

- LCD-skärm
- Kesseltemperatursensor
- Förvärmningstemperatursensor
- Returtemperatursensor
- Solarsensor
- Utomhussensor
- Väggmontering
- Här används sensorer av typ KTY 81-210 med en diameter på 5 mm
Leveransinnehåll:
- Kontroll EU-i-3 PLUS
- totalt 5 sensorer + 1x utomhussensor
