Distributor topných obvodů se skupinou čerpadla a trojcestné emoce
Rozdělovač topných okruhů s čerpadlem a třícestným směšovačem
Přehled produktů rozdělovače topných okruhů

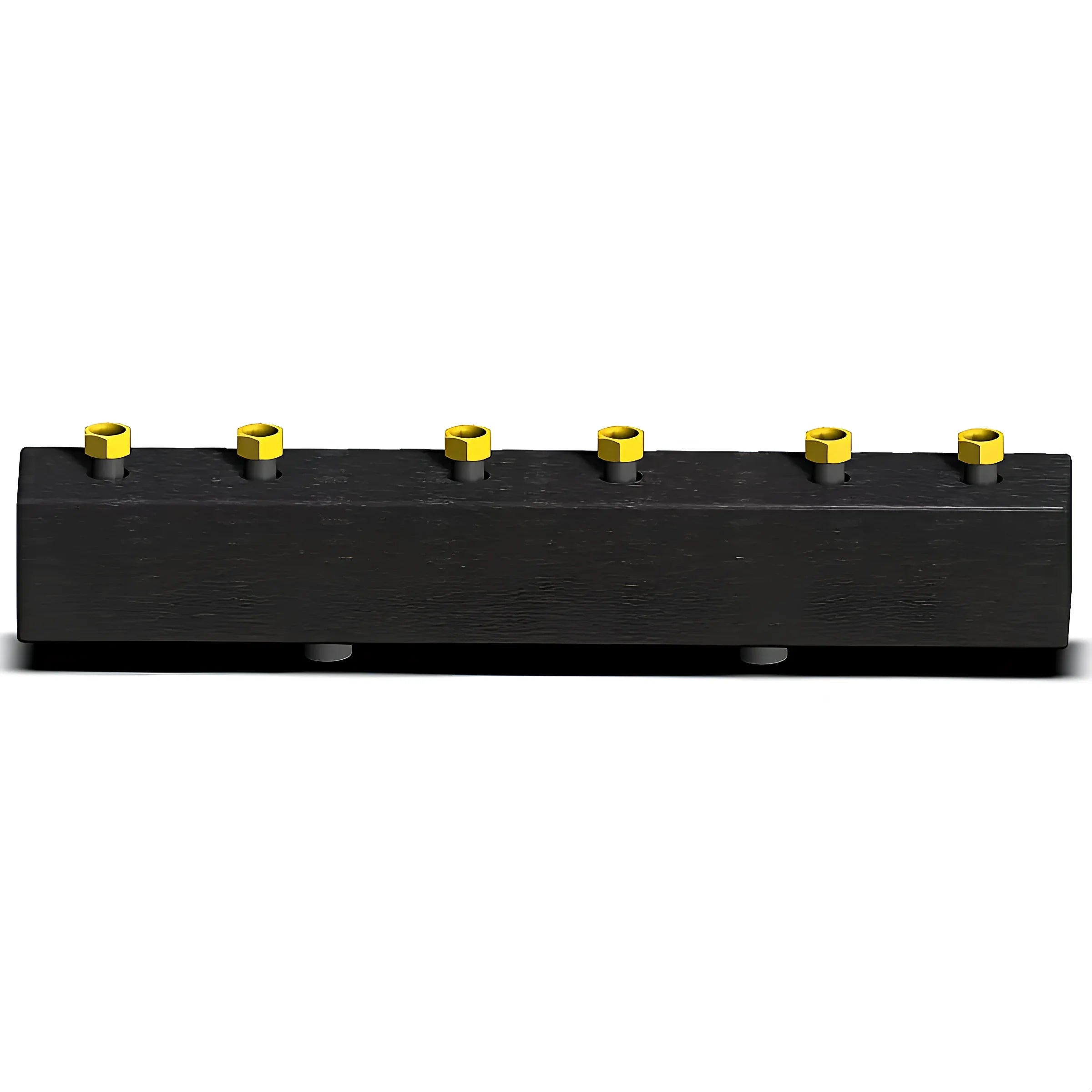

Vysoce kvalitní rozdělovač topných okruhů Sunex kombinuje robustní ocelovou konstrukci s mosaznými maticemi odolnými proti korozi a 30 mm silnou EPP izolací. Je k dispozici ve verzi DN20 a DN25 pro 2 nebo 3 topné okruhy a nabízí flexibilní možnosti připojení s vnějším nebo vnitřním závitem.
Díky kompaktní konstrukci a jasnému označení strany kotle a topného okruhu je instalace jednoduchá a bezchybná – ideální pro novostavby i modernizace.
Oblasti použití
Ať už se jedná o podlahové vytápění, radiátory nebo smíšené systémy: Rozdělovač topných okruhů optimalizuje rozložení tepla v obytných budovách, komerčních nemovitostech, kancelářích nebo dílnách. Přesná regulace zajišťuje vysoký komfort, zejména v systémech s různými teplotami přívodu.
Konstrukce a materiály
Vysoce kvalitní ocelové těleso rozdělovače poskytuje spolehlivou oporu i při vysokých teplotách a tlacích. Mosazné matice zajišťují odolné a korozivzdorné spojení. Izolace EPP minimalizuje tepelné ztráty a zvyšuje účinnost vašeho systému.
Upevňovací prvky M8 umožňují bezpečné upevnění na zeď bez dalších konzol, přičemž všechna připojení zůstávají snadno přístupná.
Přehled produktů, skupina čerpadel

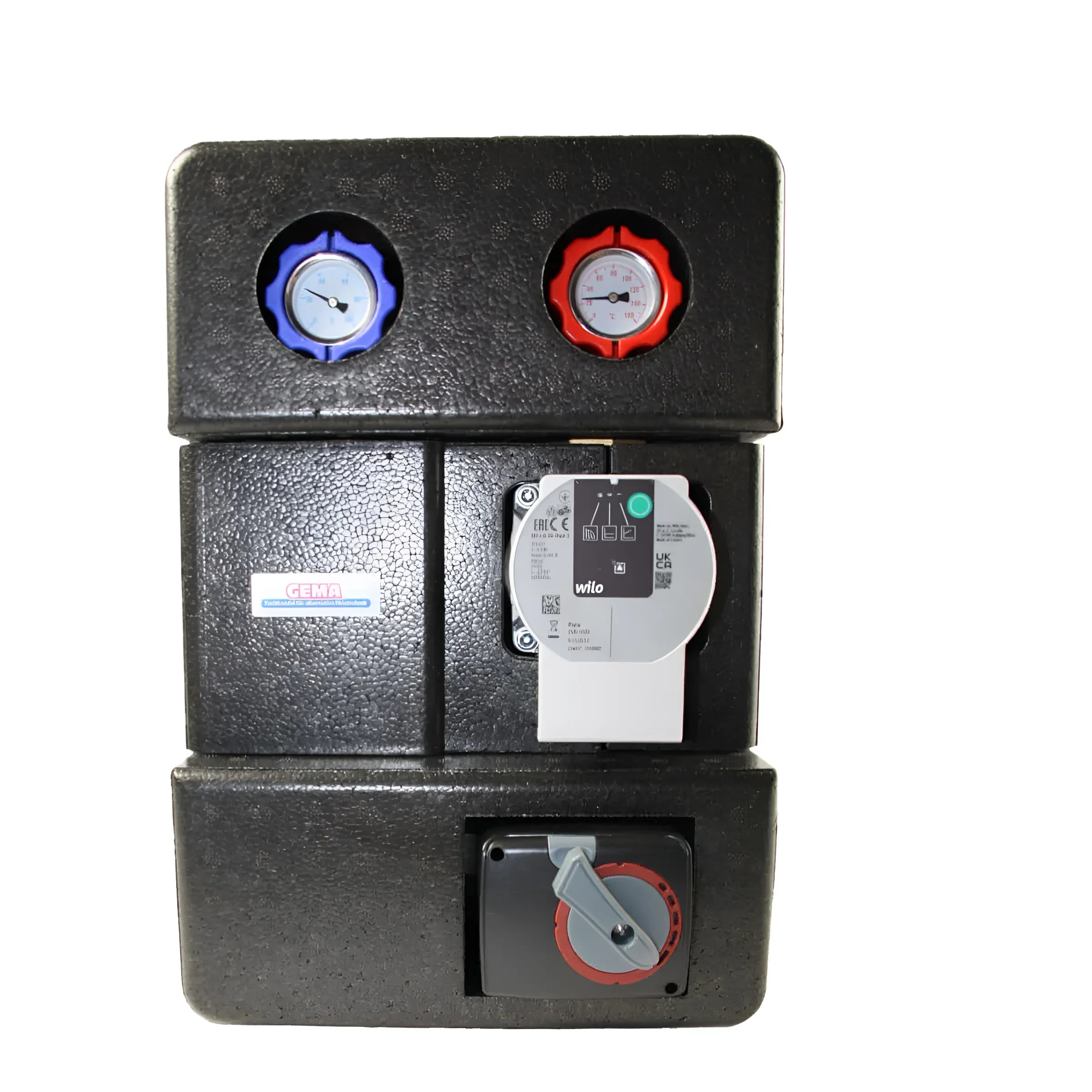

Čerpadlová skupina GPO-Sunex DN 25 kombinuje vysoce účinné čerpadlo Wilo Yonos Para 25/6 s třícestným směšovacím ventilem. Zajišťuje přesnou regulaci teploty a efektivní cirkulaci topného a chladicího média v široké škále systémů.
Trojcestný směšovací ventil
Inovativní třícestný směšovací ventil přesně řídí průtok topení a chlazení podle potřeby a zajišťuje tak rovnoměrné rozložení teploty. Výkonný servomotor umožňuje dobu otevření ventilu 124 sekund a točivý moment 8 Nm.
Vysoce kvalitní EPDM izolace a odolné komponenty zajišťují spolehlivý provoz po mnoho let.
Vysoce účinné čerpadlo Wilo Yonos Para
Wilo Yonos Para 25/6 se vyznačuje nízkou spotřebou energie, tichým provozem a inteligentními automatickými funkcemi. Pracuje s maximální spotřebou energie 0,44 A a energetickou účinností 0,20.
Maximální tlak vody: 6 barů, max. teplota vody: 90 °C, průtok: až 3 m³/h.
Instalace a možné využití
Díky kompaktní konstrukci a předmontovaným kulovým uzavíracím ventilům je integrace do stávajících systémů vytápění, chlazení nebo procesního ohřevu snadná. Teploměry v přívodním a vratném potrubí poskytují nepřetržité přesné měření teploty, zatímco zpětný ventil na přívodním potrubí zabraňuje nežádoucímu zpětnému toku.
Ideální pro novostavby i modernizace – v soukromých, komerčních i průmyslových objektech.
Technické údaje
Technické údaje rozdělovače topných okruhů
Verze: DN25, 2 okruhy
Rozměry (VxHxŠ): 193 × 137 × 552 mm
Hmotnost: 6,05 kg
Max. provozní teplota: 110 °C
Max. provozní tlak: 6 barů
Max. výkon: 54 kW
Max. průtok: 2,3 m³/h
Připojení na straně kotle: 5/4" AG
Připojení na straně topného okruhu: 6/4" IG
Verze: DN25, 3 okruhy
Rozměry (VxHxŠ): 193 × 140 × 862 mm
Hmotnost: 8,49 kg
Hodnoty výkonu a tlaku jako u dvouokruhového systému.
Technické údaje o čerpací skupině
Čerpadlo: Wilo Yonos Para 25/6 SC
Výkon: 3–43 W
Rozvor: 125 mm
KVS ventilu: 12 m³/h
Připojení výše: 2 × 1" IG
Připojení níže: 2 × 1½" AG
Výška/šířka/hloubka: 390 × 275 × 140 mm
Trojcestný směšovací ventil
Servomotor: 8 Nm, doba otevření ventilu: 124 s
Izolace: EPDM

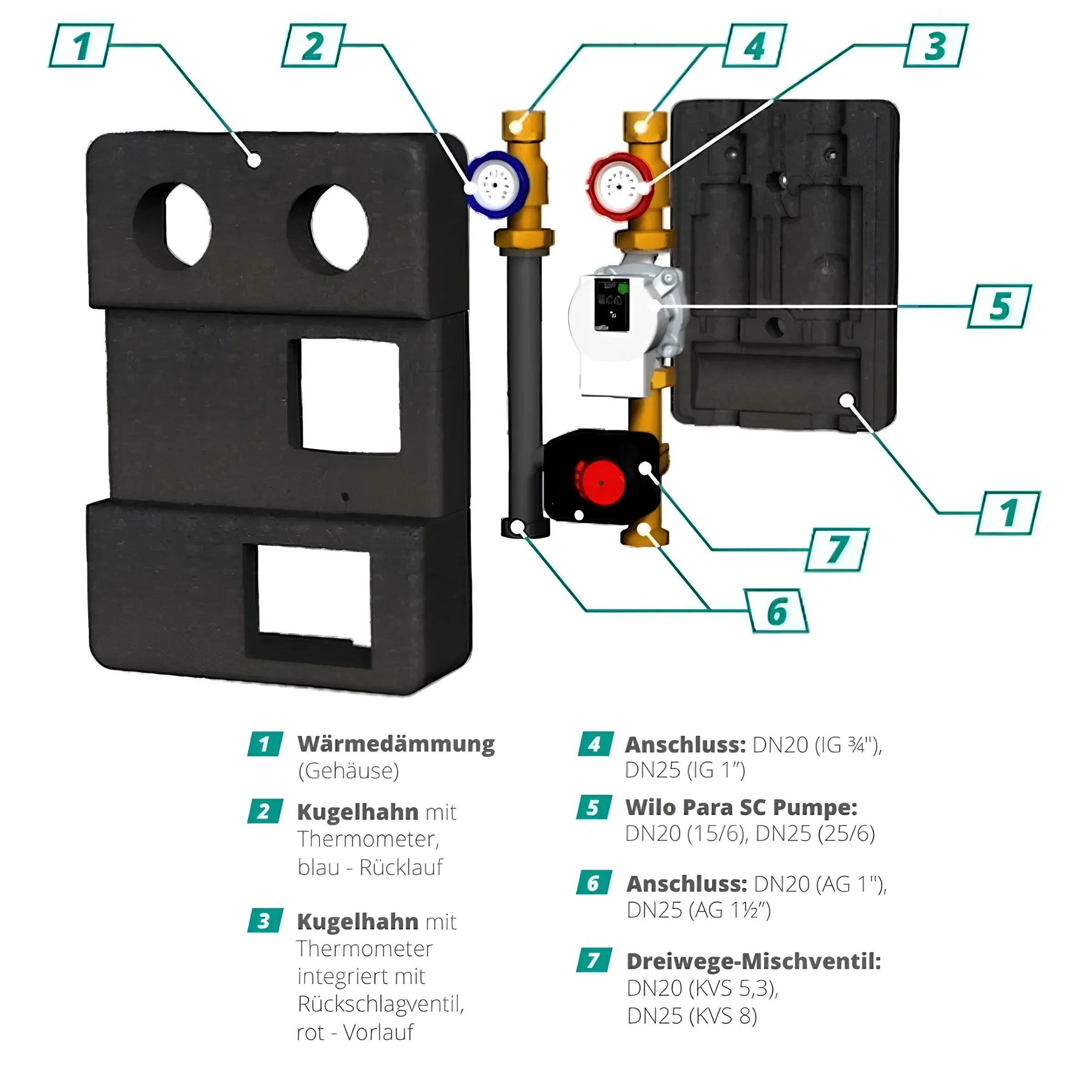

Modrý kulový kohout s teploměrem (zpětná voda), červený kulový kohout s integrovanou zpětnou klapkou (přívod)
Rozsah dodávky

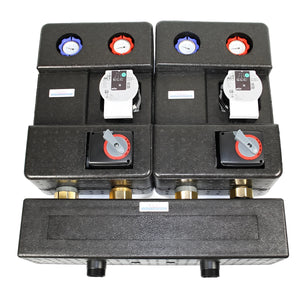

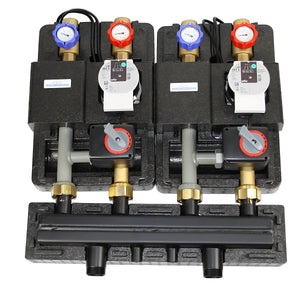

- Rozdělovač topného okruhu DN25 dle vašeho výběru
- 2 x Čerpací skupina GEMA s třícestným směšovačem
