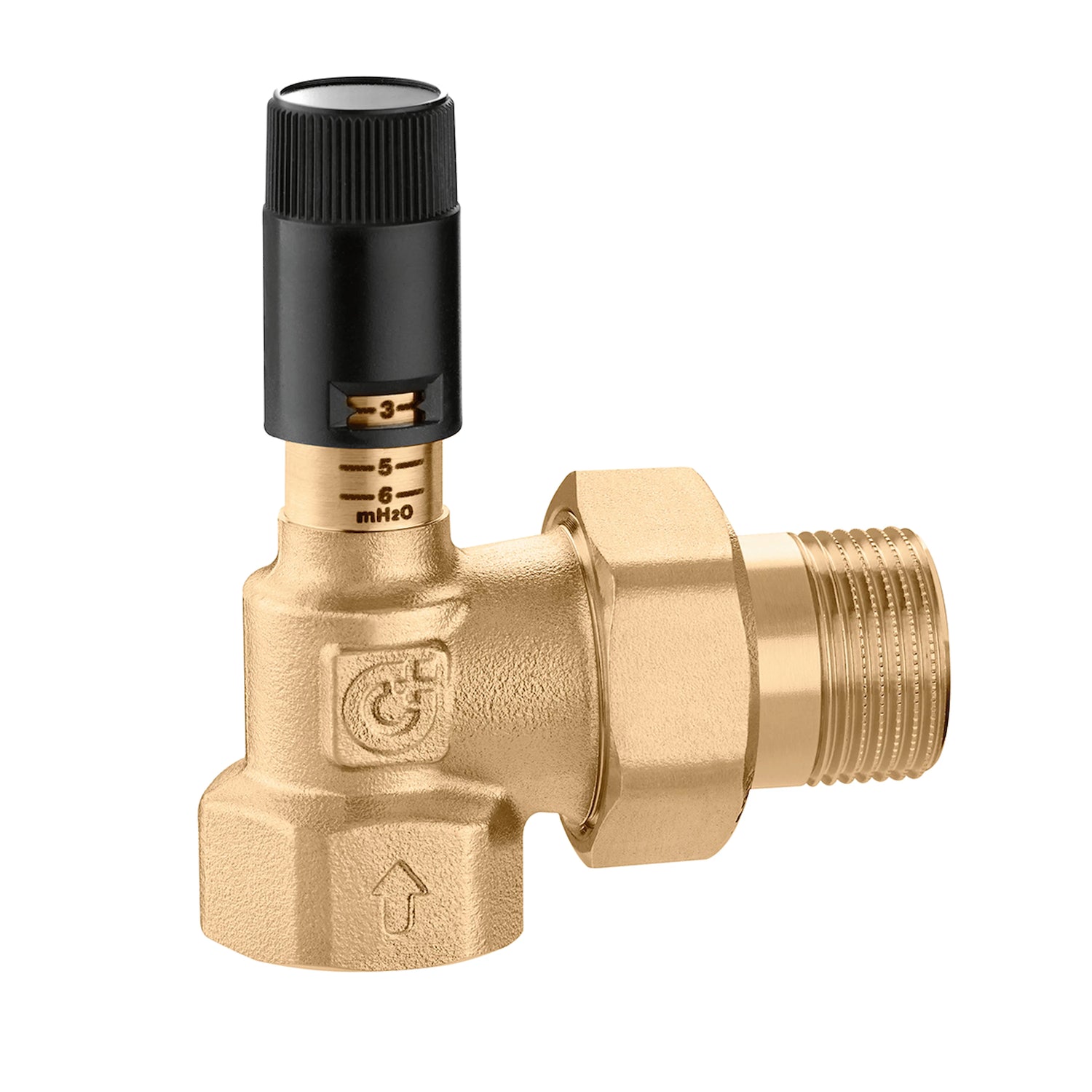

Přepouštěcí ventil diferenčního tlaku — nastavitelný se stupnicí
Technické údaje
Maximální pracovní tlak: 10 bar. Střední rozsah teplot: 0–100 °C. Maximální podíl glykolu: 30 %. Médium: voda a glykolové roztoky.
Funkce
Přepouštěcí ventil diferenčního tlaku zajišťuje regulovaný zpětný tok průtoků v systémech s měnícími se stavy spotřebičů. Omezuje diferenční tlak vytvářený čerpadlem a vrací přebytečný objem úměrně počtu uzavřených spotřebičů.

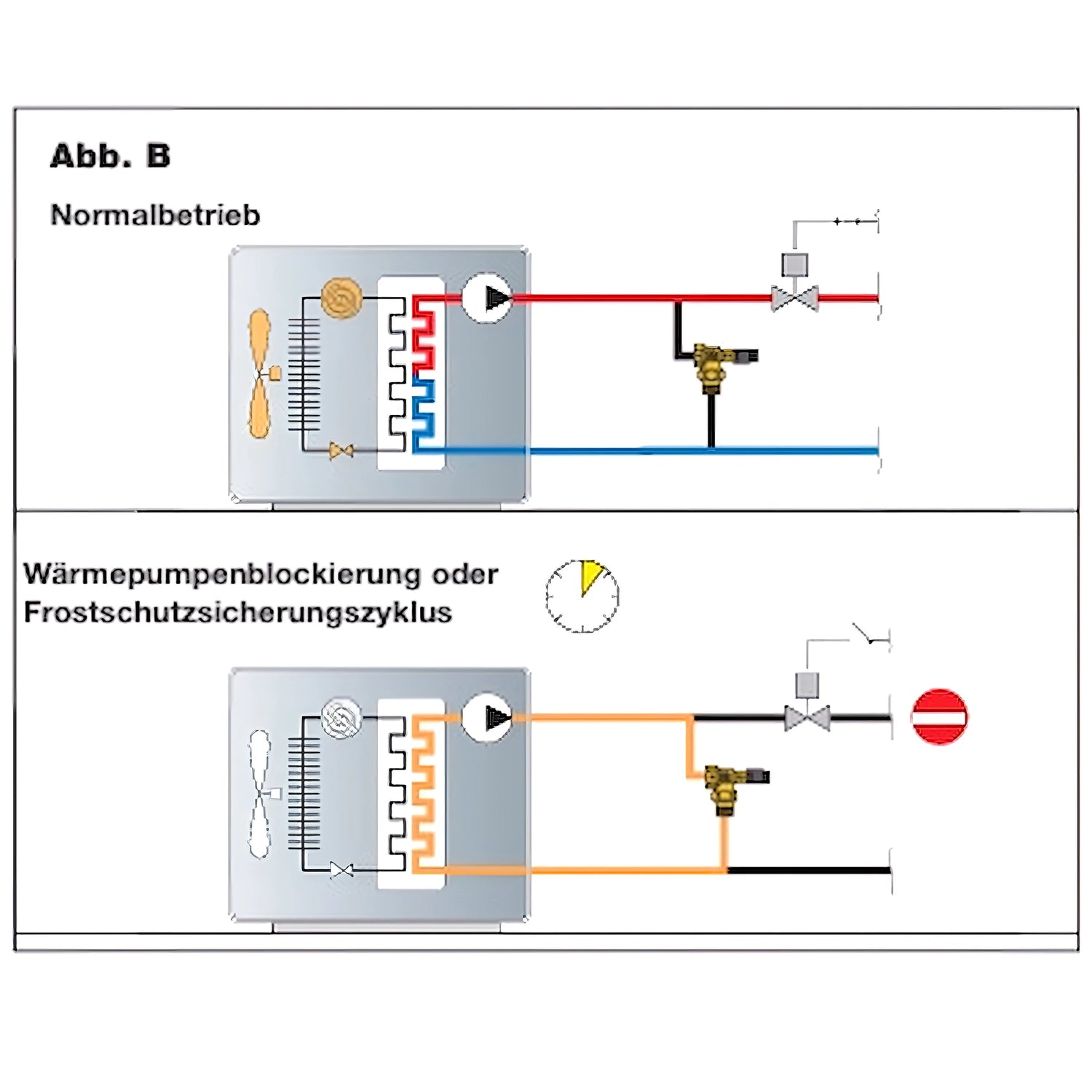

Zejména v systémech s tepelnými čerpadly nebo cirkulačními čerpadly s regulací otáček zajišťuje ventil potřebný minimální průtok, který je nezbytný pro správný provoz stroje a pro zabránění poruchám a přehřátí.
Nastavitelnost a obsluha
Plynulé nastavení pomocí viditelné stupnice umožňuje přesné přizpůsobení vypočteným tlakovým poměrům systému. Při uvádění do provozu by mělo být nastavení provedeno na základě křivky čerpadla a požadovaného limitu diferenčního tlaku.
Jemné doladění během provozu umožňuje optimalizaci chování systému při měnícím se zatížení; zaznamenejte nastavení pro pozdější kontrolní měření.
Výhody
Ochrana čerpadla a regulačních orgánů omezením maximálního diferenčního tlaku, snížená hlučnost a delší životnost zařízení. Stabilnější hydraulické poměry zlepšují regulační chování a účinnost.
Pokyny pro montáž a údržbu
Ventil by měl být namontován ve vhodné poloze ve zpětném potrubí, přístupný pro kontrolu a nastavení. Lapač nečistot před ventilem zvyšuje provozní spolehlivost a snižuje opotřebení.
Doporučují se pravidelné vizuální a funkční kontroly a také kontrola podílu glykolu a těsnění. Při nebezpečí mrazu je třeba přijmout vhodná ochranná opatření.
Oblasti použití

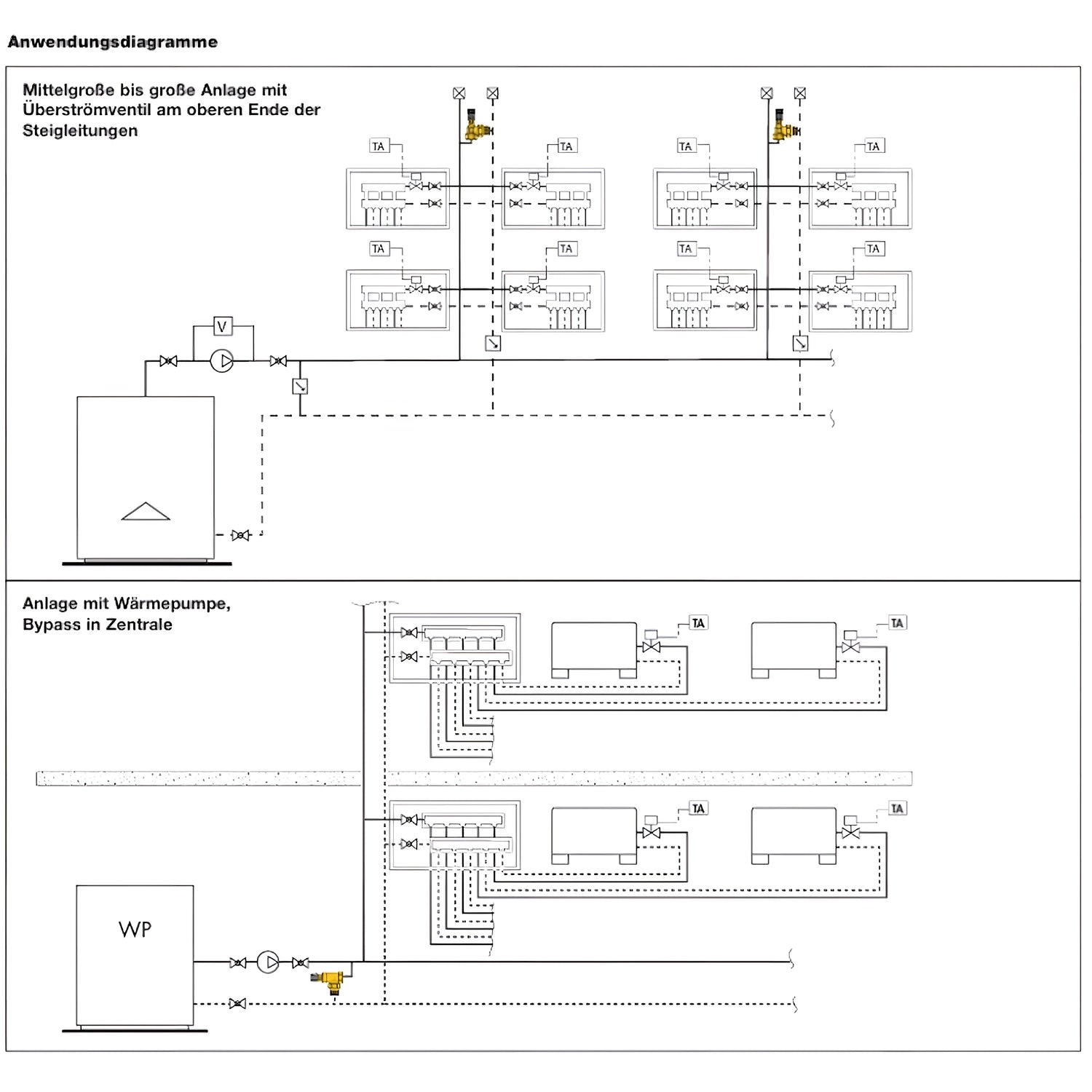

Vhodné pro topné, chladicí a tepelná čerpadla s proměnnými průtoky. Zvláště užitečné v systémech s více odběrnými místy, pohony nebo čerpadly s regulací otáček, aby byl zajištěn minimální průtok a omezení tlaku.
Technické údaje
- Maximální pracovní tlak: 10 bar
- Střední rozsah teplot: 0–100 °C
- Maximální podíl glykolu: 30 %
- Médium: voda, glykolové roztoky
- Nastavení: 10–60 kPa (1–6 m v.s.)

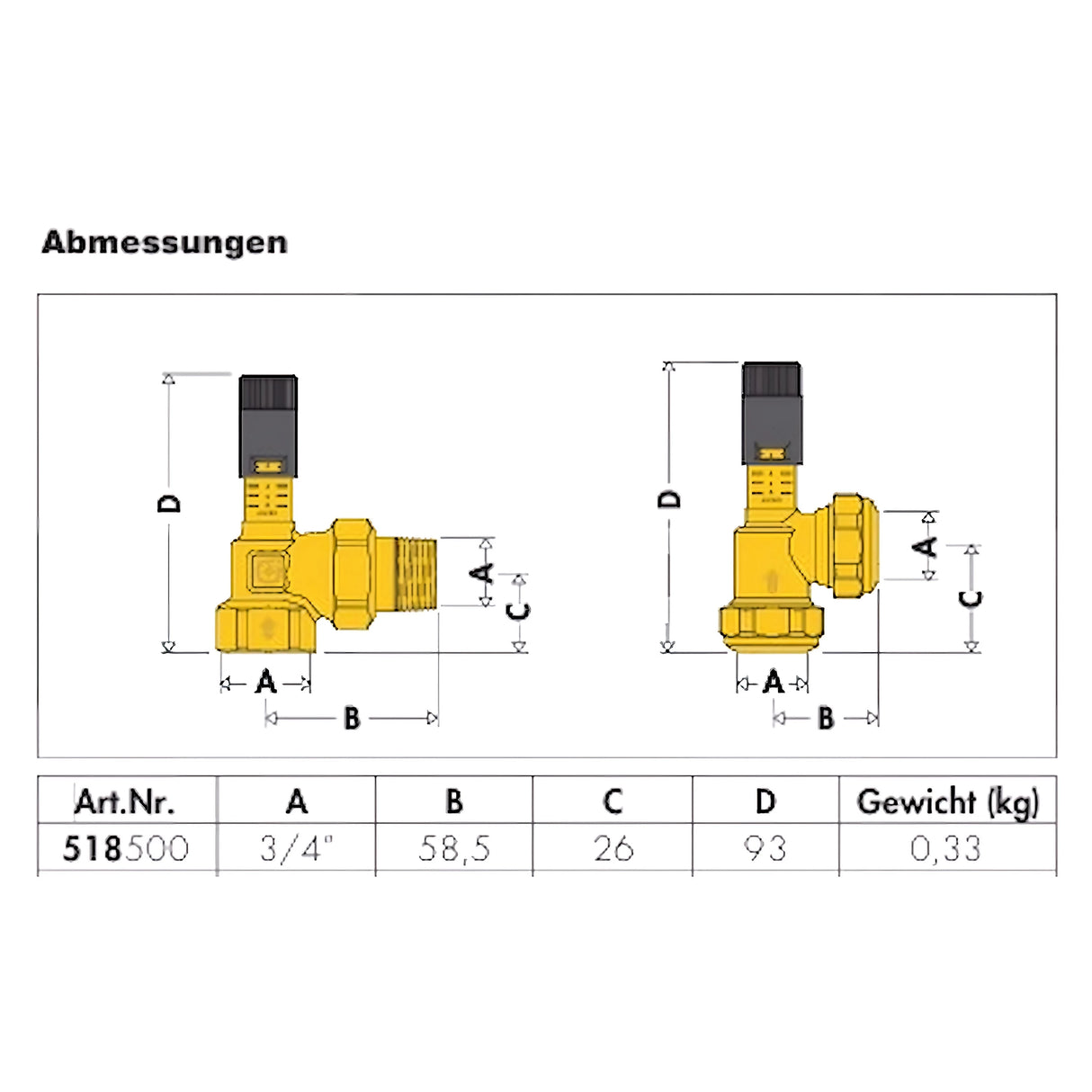

- Připojení:
- 3/4” IG (ISO 228-1) pro AG se šroubením
