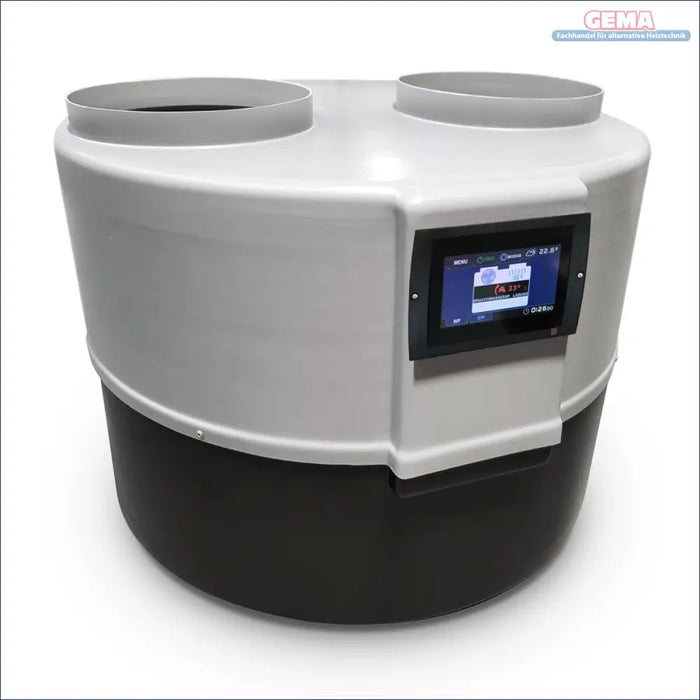

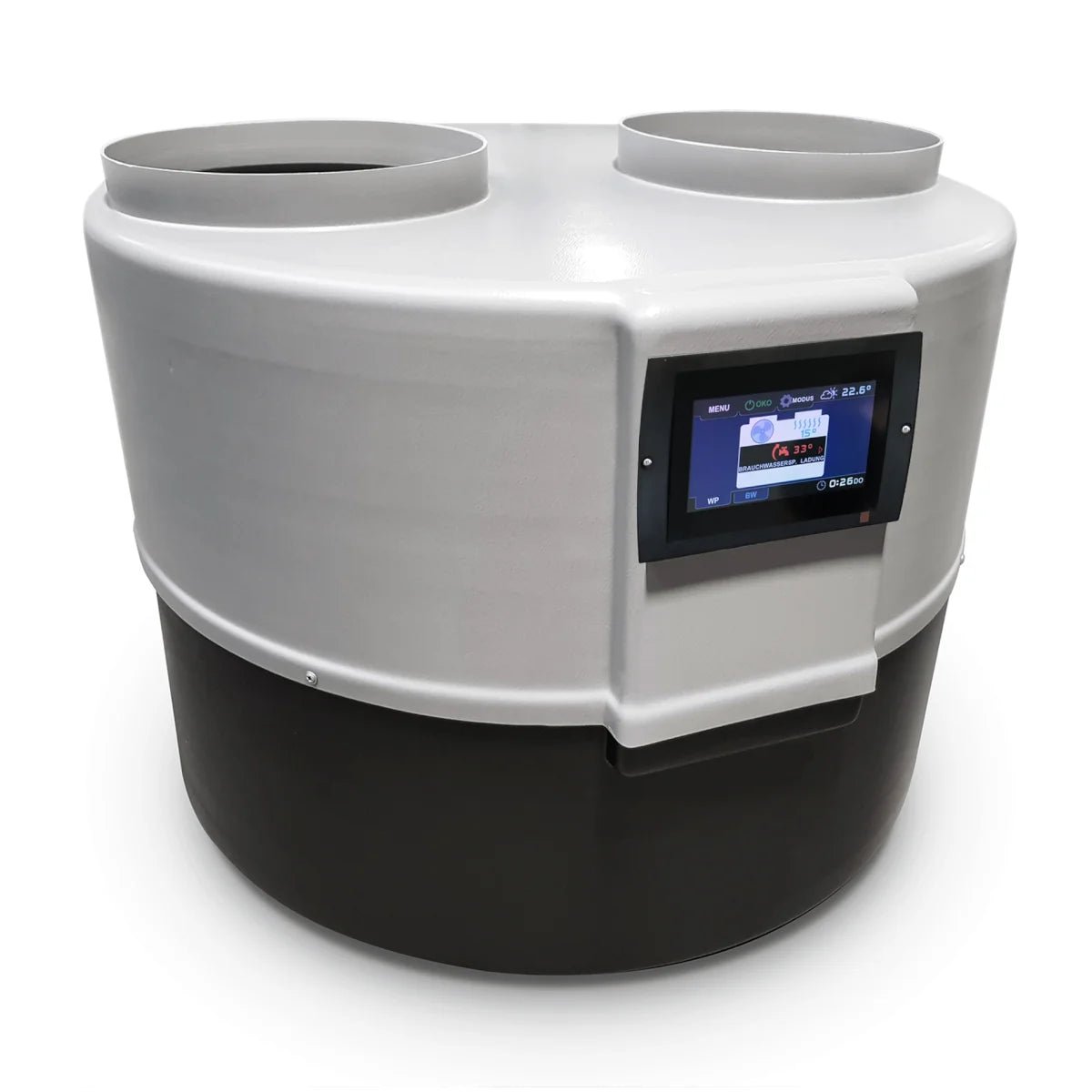

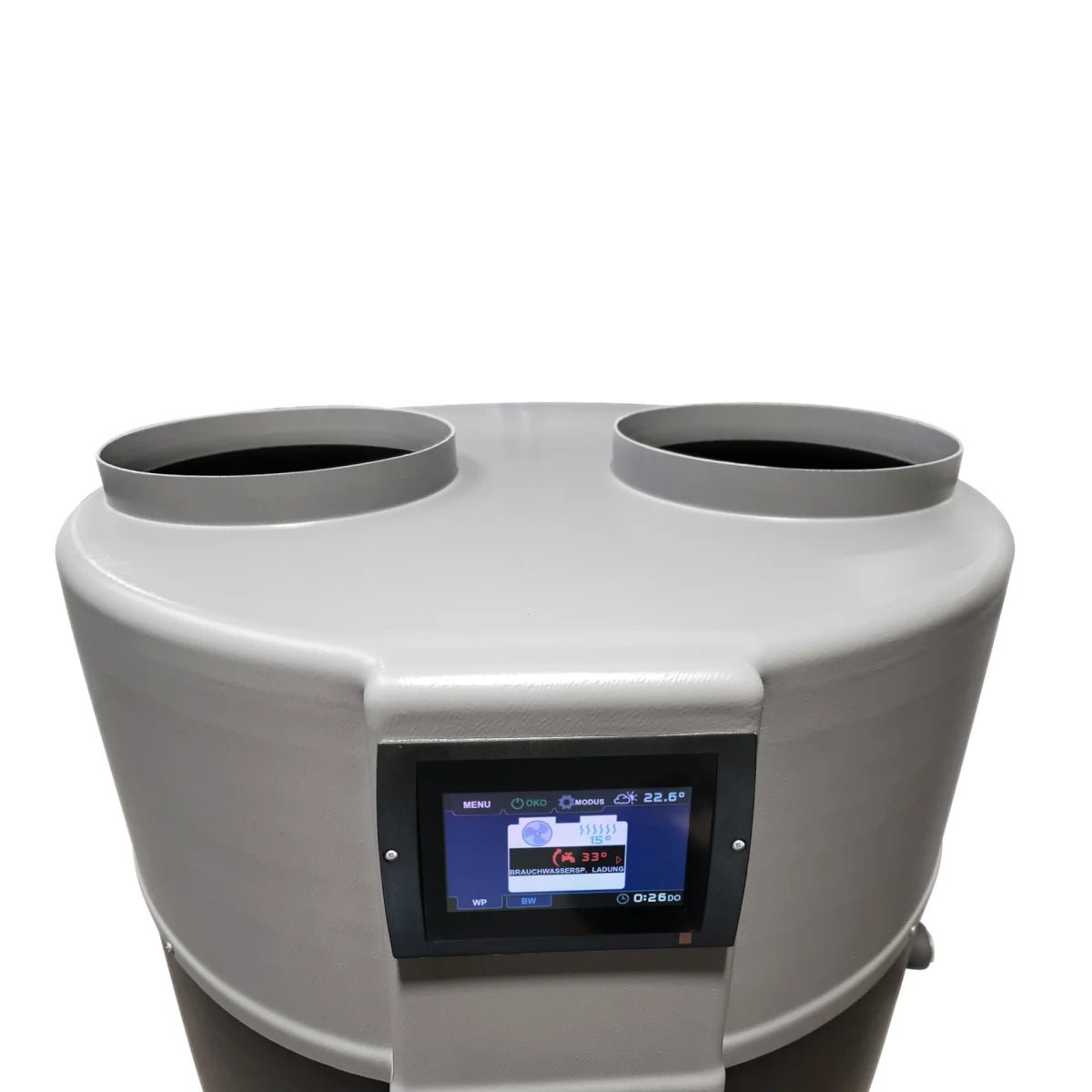

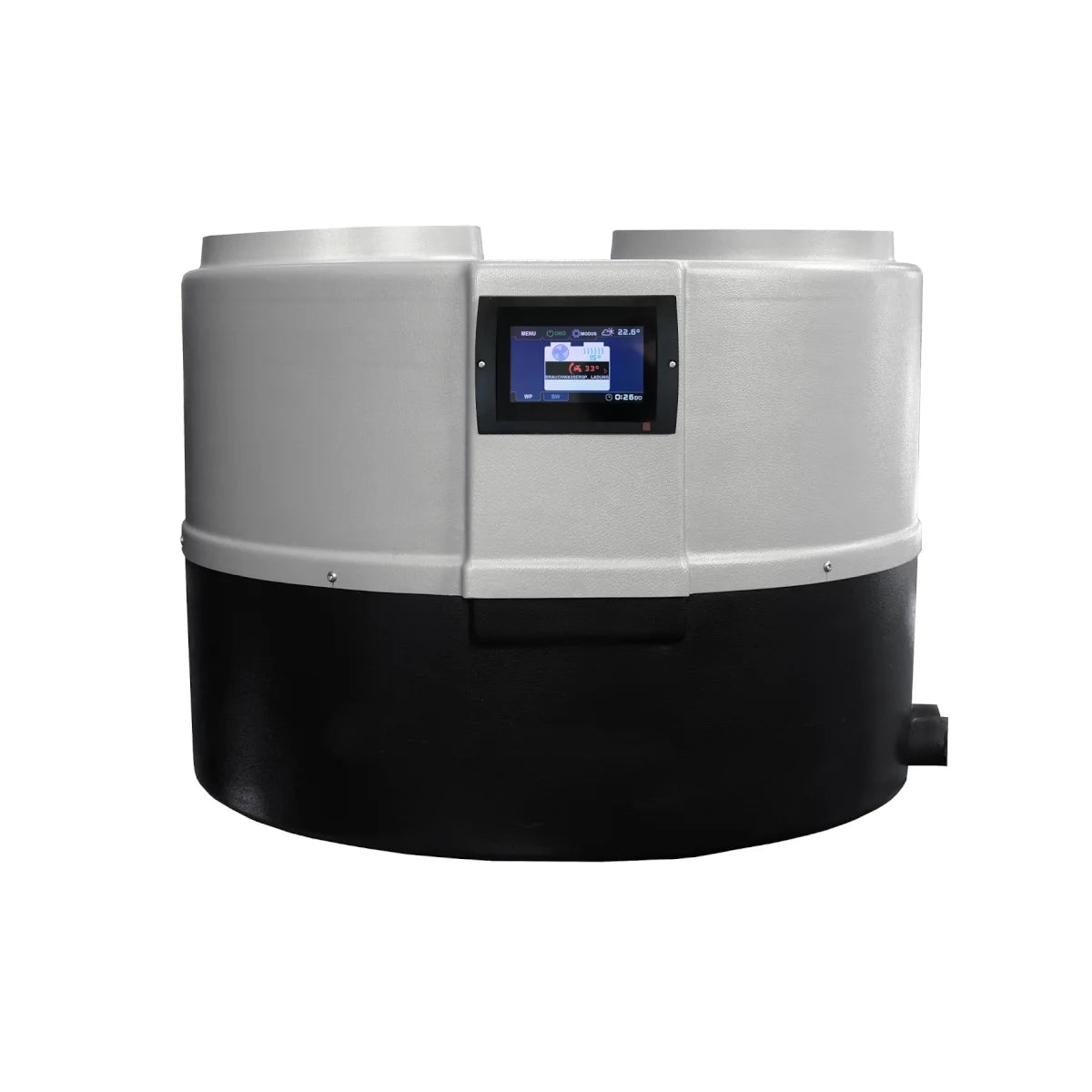

Tepelné čerpadlo pro ohřev užitkové vody DROPS M4.1 – Efektivní příprava teplé vody
Vybavení zařízení
Tepelné čerpadlo pro ohřev užitkové vody DROPS M4.1 vyniká vysoce účinným rotačním kompresorem, který zajišťuje spolehlivé a úsporné získávání tepla. Dodatečný expanzní ventil zaručuje účinné a rychlé odmrazování výparníku, zatímco energeticky účinný radiální ventilátor zajišťuje optimální cirkulaci vzduchu.
Výparník s hydrofilním povrchem méně podléhá námraze, účinně odmrazuje a nabízí lepší ochranu proti znečištění. Integrované oběhové čerpadlo s certifikátem PZH zaručuje hygienickou a bezpečnou dopravu užitkové vody. Pro přímější ohřev vody je instalován deskový výměník tepla a lehké, odnímatelné plastové pouzdro účinně snižuje hluk chladicího systému.
Základní funkce
DROPS M4.1 umožňuje snadnou a rychlou instalaci ve vnitřních prostorách a vyznačuje se vysokou energetickou účinností. Tlaková a teplotní ochrana chladicího systému zajišťuje maximální bezpečnost, zatímco odmrazování výparníku topným plynem probíhá automaticky obrácením chladicího okruhu.
Automatická ochrana vodního systému proti zamrznutí chrání před poškozením při teplotách pod bodem mrazu. Pomocí integrovaného týdenního plánu lze nastavit požadovanou teplotu vody pro různé časy a volitelné připojení k fotovoltaickému systému je možné přes bezpotenciálový spínač.
Řídicí jednotka přebírá regulaci externího elektrického ohřívače instalovaného v zásobníku a také oběhového čerpadla užitkové vody podle časového programu. Všechny součásti přicházející do styku s užitkovou vodou jsou certifikovány PZH a splňují nejvyšší hygienické standardy.
Instalace a obsluha

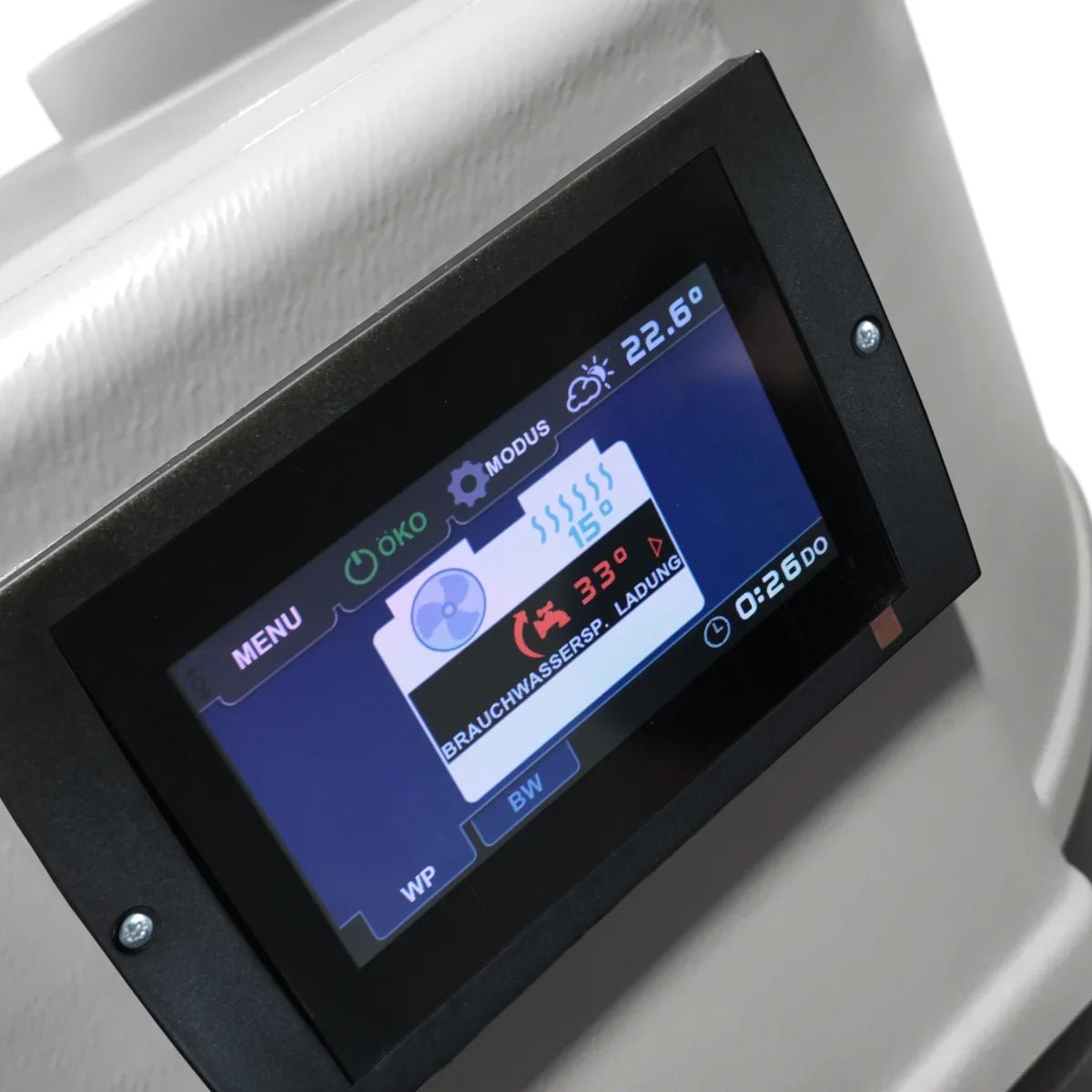

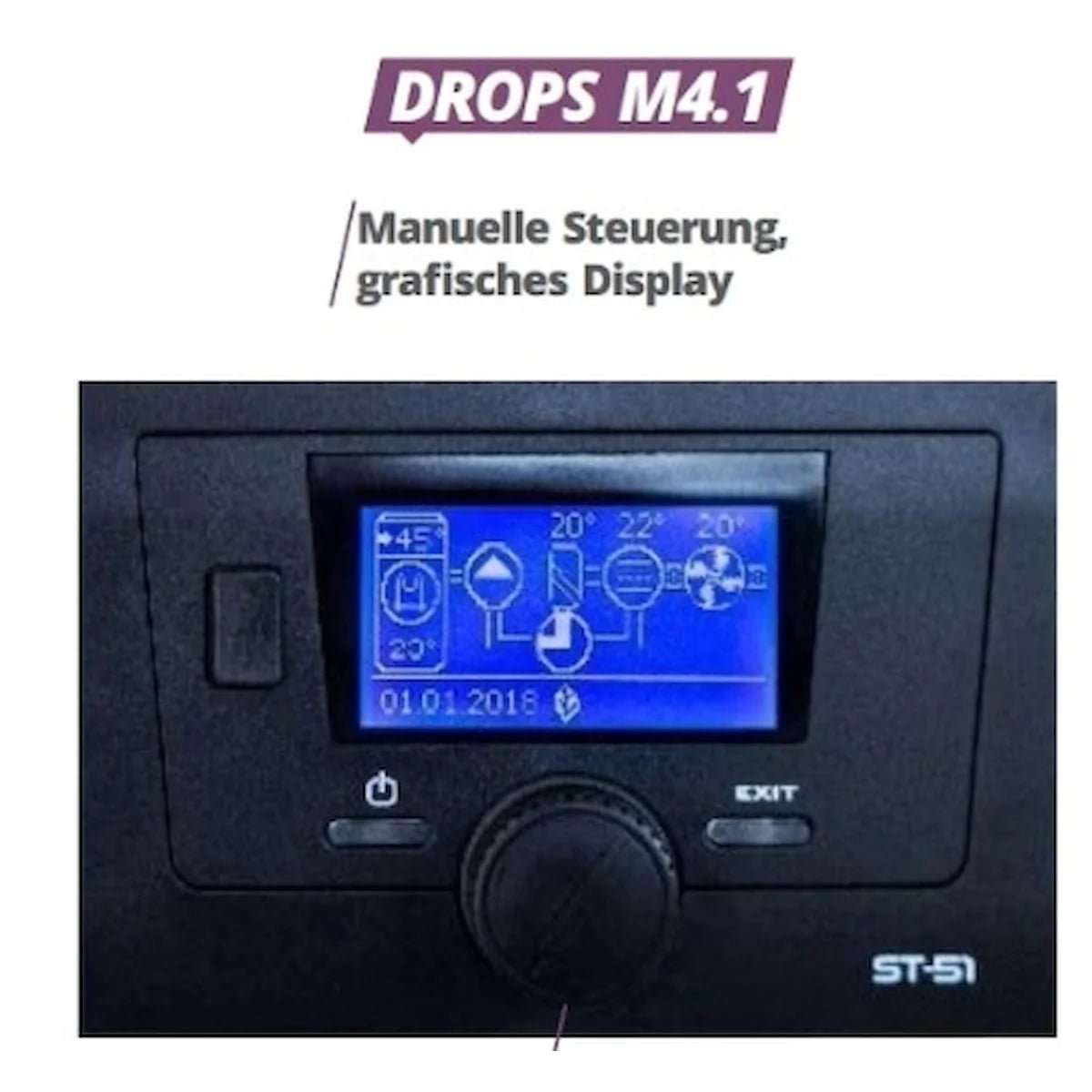

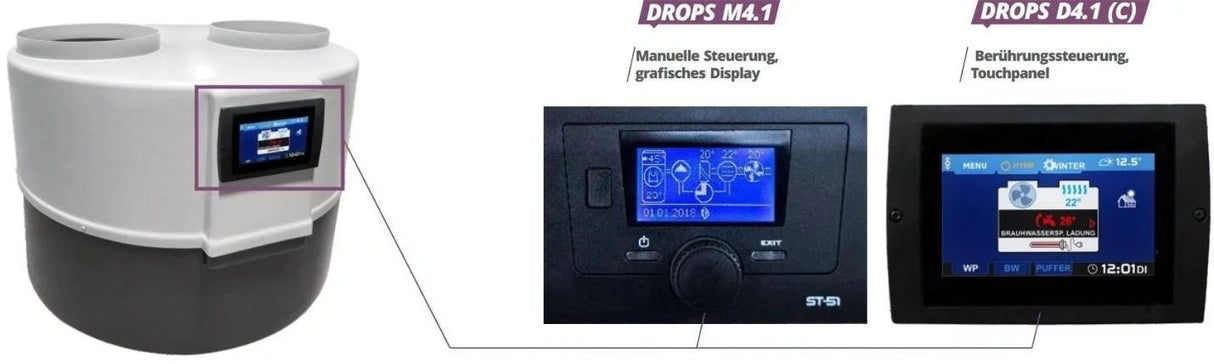

Tepelné čerpadlo se ovládá pomocí ručního ovládání s grafickým displejem (M) nebo volitelně intuitivním barevným dotykovým panelem (D). Uživatelsky přívětivé rozhraní umožňuje rychlé přizpůsobení všech provozních parametrů a přehledné zobrazení teplot a časových programů.
Díky nastavitelným nožičkám lze DROPS M4.1 bez problémů namontovat na jakýkoli rovný povrch. Odnímatelné plastové pouzdro umožňuje rychlý přístup ke komponentům a zároveň přispívá ke snížení hluku, takže provoz je mimořádně tichý.
Technické údaje
Tepelné čerpadlo má průměr 661 mm a výšku 585 mm při průměru vzduchového potrubí 250 mm. Přípojky se provádějí s vnitřním závitem IG ¾”, chladivo R134a se používá v náplni 0,60 kg. Jako teplonosné médium slouží voda nebo směs vody a glykolu do 50 % při maximálním tlaku vody 6 bar.
Provoz je možný v teplotním rozsahu od –7 °C do +43 °C, maximální teplota teplé užitkové vody činí 55 °C. S akustickým výkonem 57 dB, napětím 1/N/PE ~220–240 V/50 Hz a COP 3,0 (A15/W10-55), resp. 3,3 (A20/W10-55) dosahuje DROPS M4.1 energetickou třídu A+. Jmenovitý topný výkon je 1,5 kW, celková hmotnost 45 kg.
Technické podrobnosti
- Rozměry (průměr / výška): 661 / 585 mm
- Průměr vzduchového potrubí: 250 mm
- Přípojky: IG 3/4"
- Chladivo: R134a / 0,60 kg
- Teplonosné médium: voda nebo směs vody a glykolu (až 50 %)
- Maximální tlak na vodní straně: 6 bar
- Provozní teplota: -7 až 43 °C
- Maximální teplota teplé vody: 55 °C
- Akustický výkon: 57 dB
- Napájení: 1/N/PE 220-240 V / 50 Hz
- COP A15/W10-55: 3,0
- COP A20/W10-55: 3,3
- Jmenovitý tepelný výkon: 1,5 kW
- Třída energetické účinnosti: A+
- Profil odběru vody: L
- Hmotnost: 45 kg
Rozsah dodávky
- Drops 4.1 M nebo D
- Montážní a provozní návod
- součástí dodávky není nástěnný držák
volitelné příslušenství
vhodné zásobníky k produktu
