Tepelné čerpadlo pro ohřev teplé vody DROPS M4.1 – Efektivní příprava teplé vody
Vybavení zařízení
Tepelné čerpadlo pro ohřev teplé vodyDROPS M4.1 vyniká vysoce účinným rotačním kompresorem, který zajišťuje spolehlivé a úsporné získávání tepla. Dodatečný expanzní ventil zajišťuje účinné a rychlé odmrazování výparníku, zatímco energeticky účinný radiální ventilátor zajišťuje optimální cirkulaci vzduchu.Výparník s hydrofilním povrchem méně podléhá námraze, účinně odmrazuje a nabízí lepší ochranu proti znečištění. Integrované oběhové čerpadlo s certifikátem PZH zaručuje hygienickou a bezpečnou dopravu teplé vody. Pro přímější ohřev vody je instalován deskový výměník tepla a lehké, odnímatelné plastové pouzdro účinně snižuje hluk chladicího systému.
Základní funkce
DROPS M4.1 umožňuje snadnou a rychlou instalaci ve vnitřních prostorách a vyznačuje se vysokou energetickou účinností. Tlaková a teplotní ochrana chladicího systému zajišťuje maximální bezpečnost, zatímco odmrazování výparníku topným plynem probíhá automaticky obrácením chladicího okruhu.
Automatická ochrana vodního systému proti mrazu chrání před poškozením při teplotách pod bodem mrazu. Pomocí integrovaného týdenního plánu lze nastavit požadovanou teplotu vody pro různé časy a volitelné připojení k fotovoltaickému systému je možné prostřednictvím bezpotenciálového kontaktu.
Řídicí jednotka přebírá regulaci externího elektrického ohřívače instalovaného v zásobníku a také oběhového čerpadla teplé vody podle časového spínání. Všechny součásti, které přicházejí do styku s teplou vodou, jsou certifikovány PZH a splňují nejvyšší hygienické standardy.
Die Steuerungseinheit übernimmt die Regelung einer im Speicher installierten externen elektrischen Heizung sowie der Brauchwasserzirkulationspumpe nach Zeit Schaltung. Alle mit Brauchwasser in Kontakt kommenden Komponenten sind PZH-zertifiziert und erfüllen höchste hygienische Standards.
Instalace a obsluha

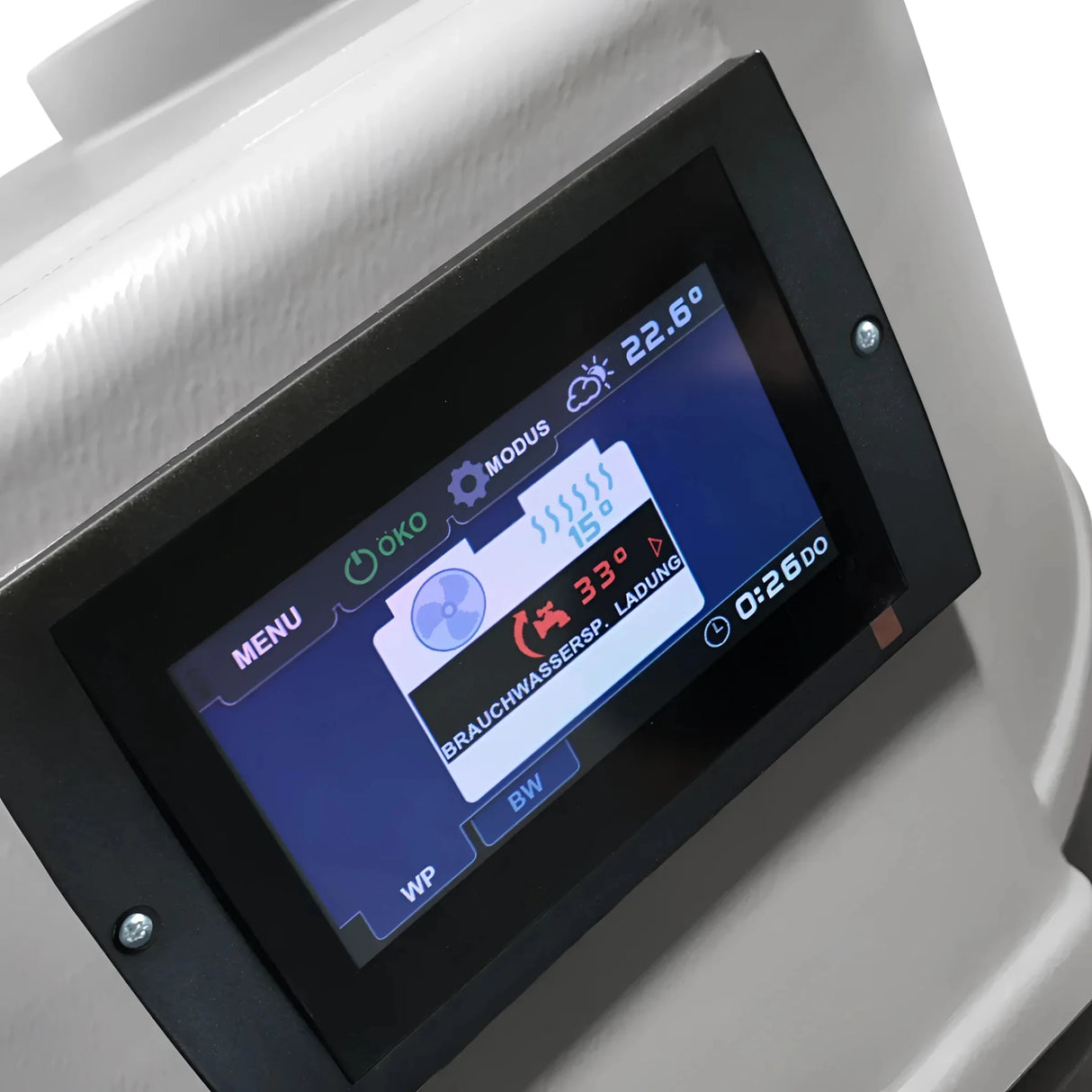

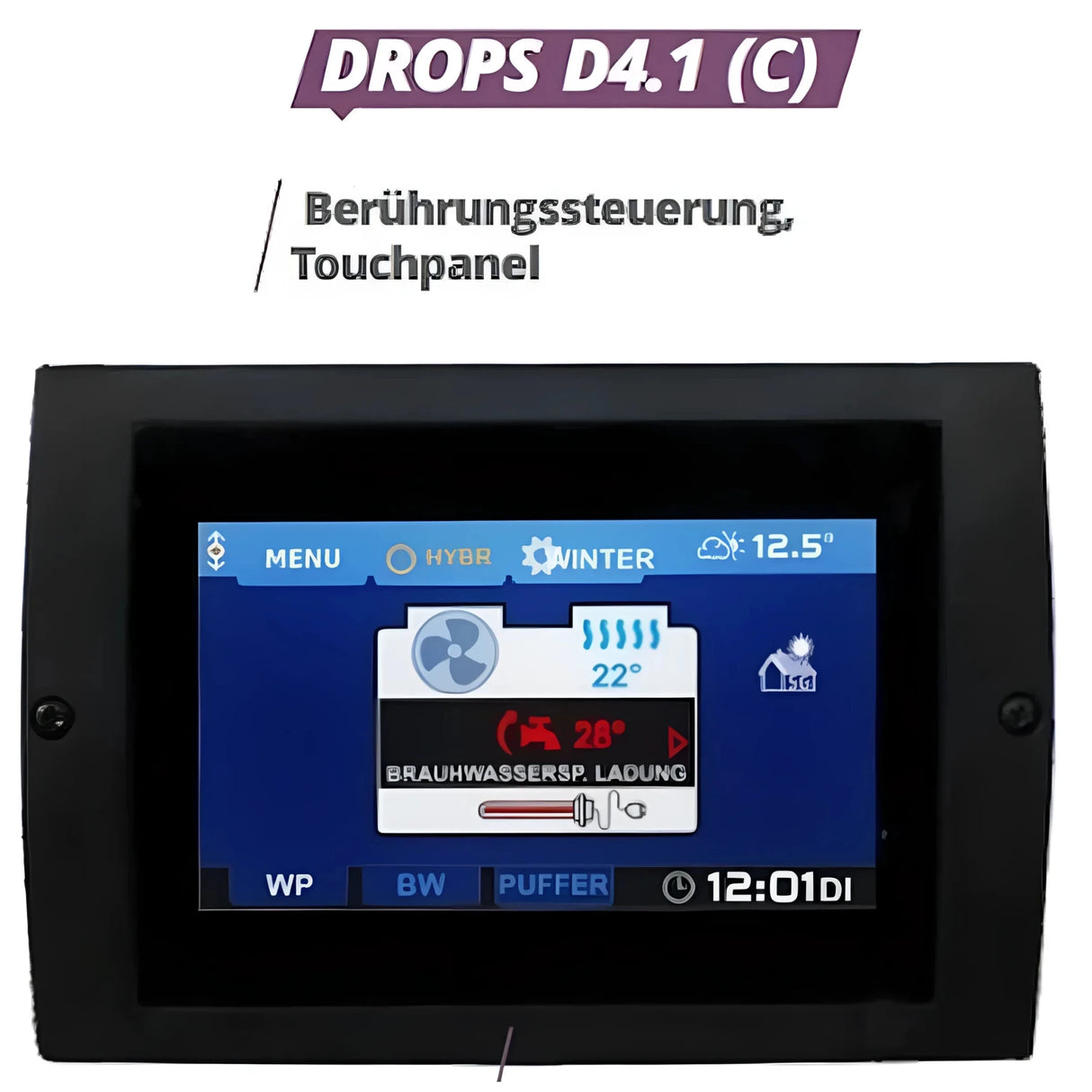

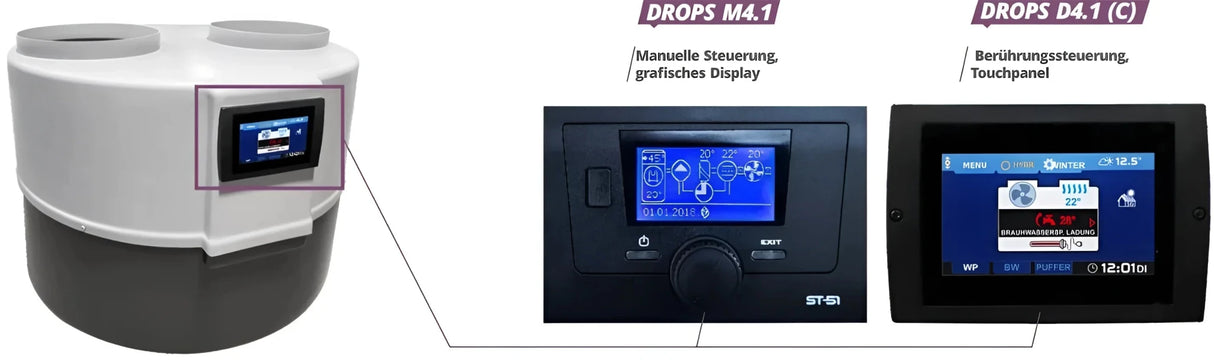

Tepelné čerpadlo se ovládá pomocí manuálního ovládání s grafickým displejem (M) nebo volitelně intuitivním barevným dotykovým panelem (D). Uživatelsky přívětivé rozhraní umožňuje rychlé přizpůsobení všech provozních parametrů a přehledné zobrazení teplot a časového spínání.
Díky nastavitelným nožičkám lze DROPS M4.1 bez problémů namontovat na jakýkoli rovný povrch. Odnímatelné plastové pouzdro umožňuje rychlý přístup ke komponentům a zároveň přispívá ke snížení hluku, takže provoz je mimořádně tichý.
Technické údaje

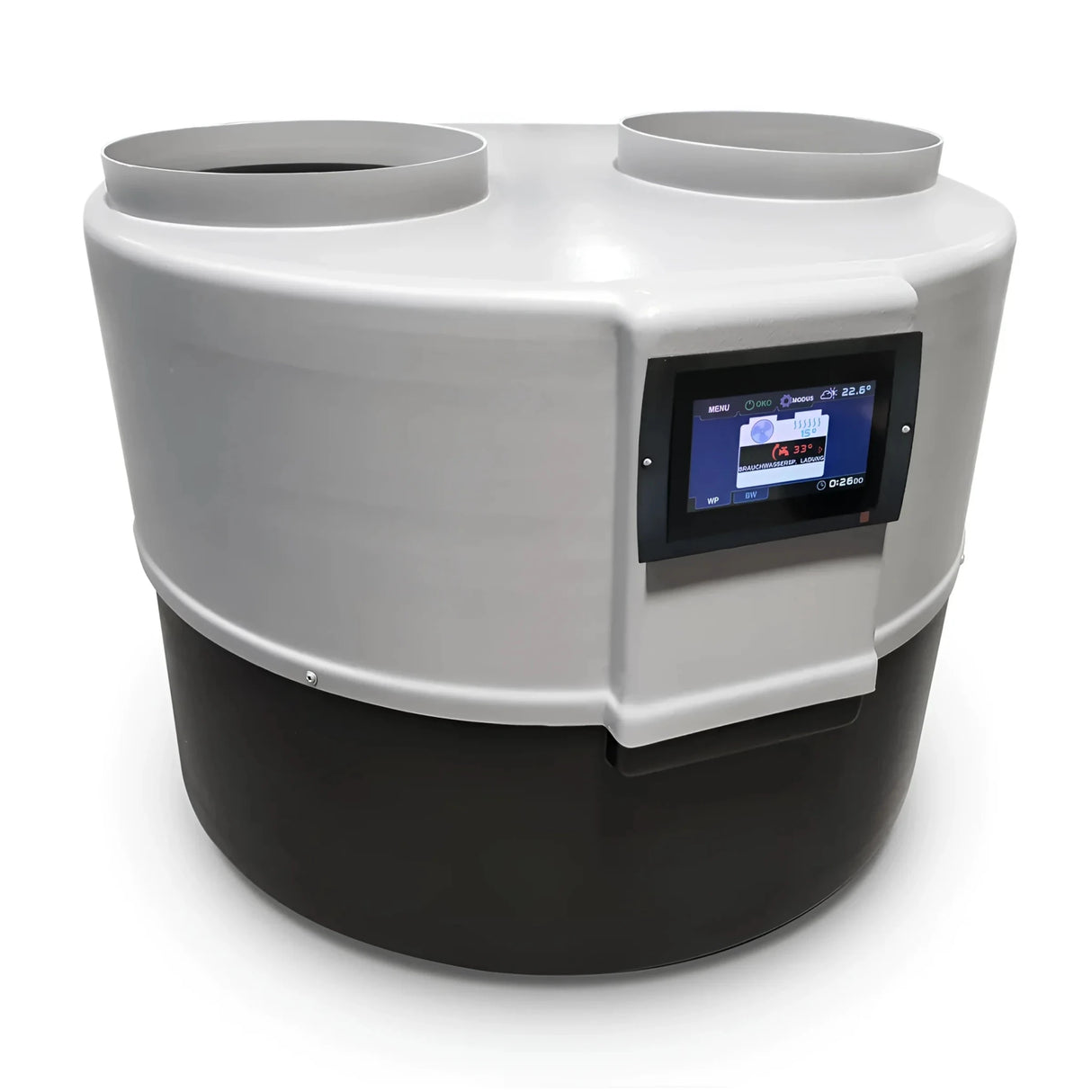

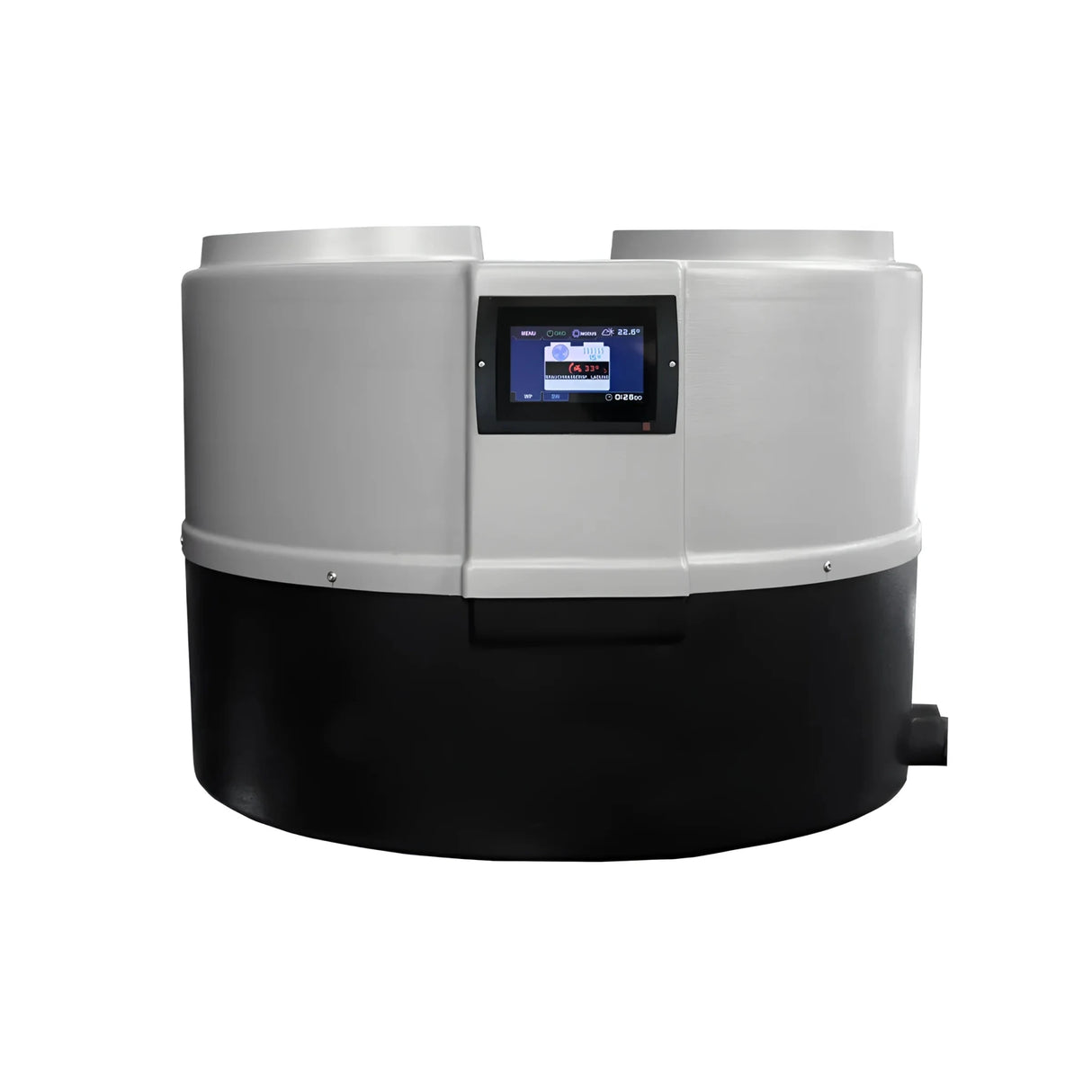

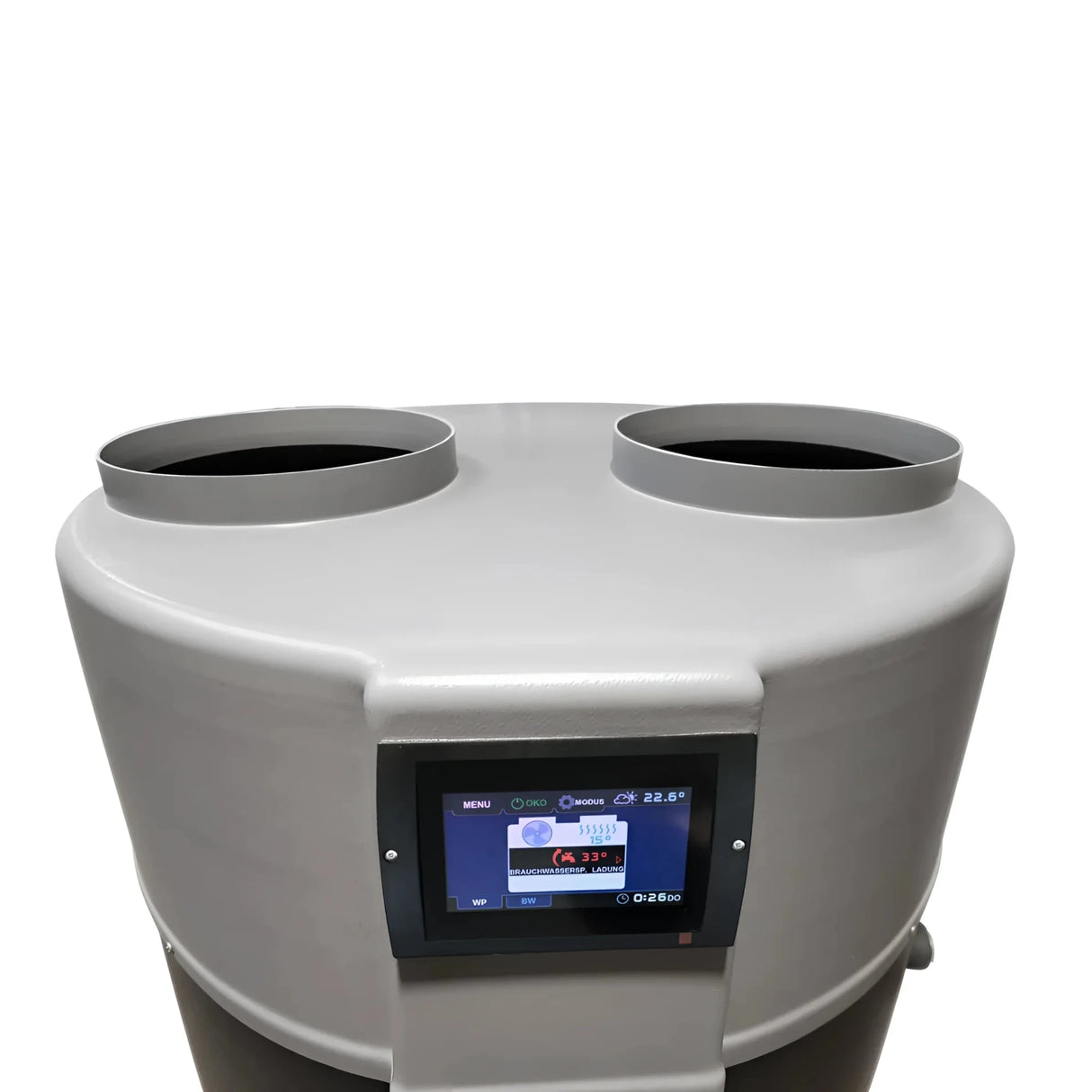

Tepelné čerpadlo má průměr 661 mm a výšku 585 mm při průměru vzduchového kanálu 250 mm. Přípojky se provádějí s vnitřním závitem ¾”, chladivo R134a se používá v náplni 0,60 kg. Jako teplonosné médium slouží voda nebo směs vody a glykolu do 50 % při maximálním tlaku vody 6 bar.
Provoz je možný v teplotním rozsahu od –7 °C do +43 °C, maximální teplota teplé vody je 55 °C. S hladinou akustického výkonu 57 dB, napětím 1/N/PE ~220–240 V/50 Hz a COP 3,0 (A15/W10-55), resp. 3,3 (A20/W10-55) dosahuje DROPS M4.1 energetickou třídu A+. Jmenovitý tepelný výkon je 1,5 kW, celková hmotnost 45 kg.
Technické detaily
- Rozměry (průměr / výška): 661 / 585 mm
- Průměr vzduchovodů: 250 mm
- Přípojky: vnitřní závit 3/4"
- Chladivo: R134a / 0,60 kg
- Teplonosné médium: voda nebo směs vody a glykolu (až 50 %)
- Maximální tlak na vodní straně: 6 bar
- Provozní teplota: -7 až 43 °C
- Maximální teplota teplé vody: 55 °C
- Akustický výkon: 57 dB
- Napájení: 1/N/PE 220-240 V / 50 Hz
- COP A15/W10-55: 3,0
- COP A20/W10-55: 3,3
- Jmenovitý tepelný výkon: 1,5 kW
- Třída energetické účinnosti: A+
- Profil spotřeby vody: L
- Hmotnost: 45 kg
Rozsah dodávky
- Drops 4.1 M nebo D
- Montážní a provozní návod
- v rozsahu dodávky není zahrnut nástěnný držák
