Caleffi | UGS :
CST12

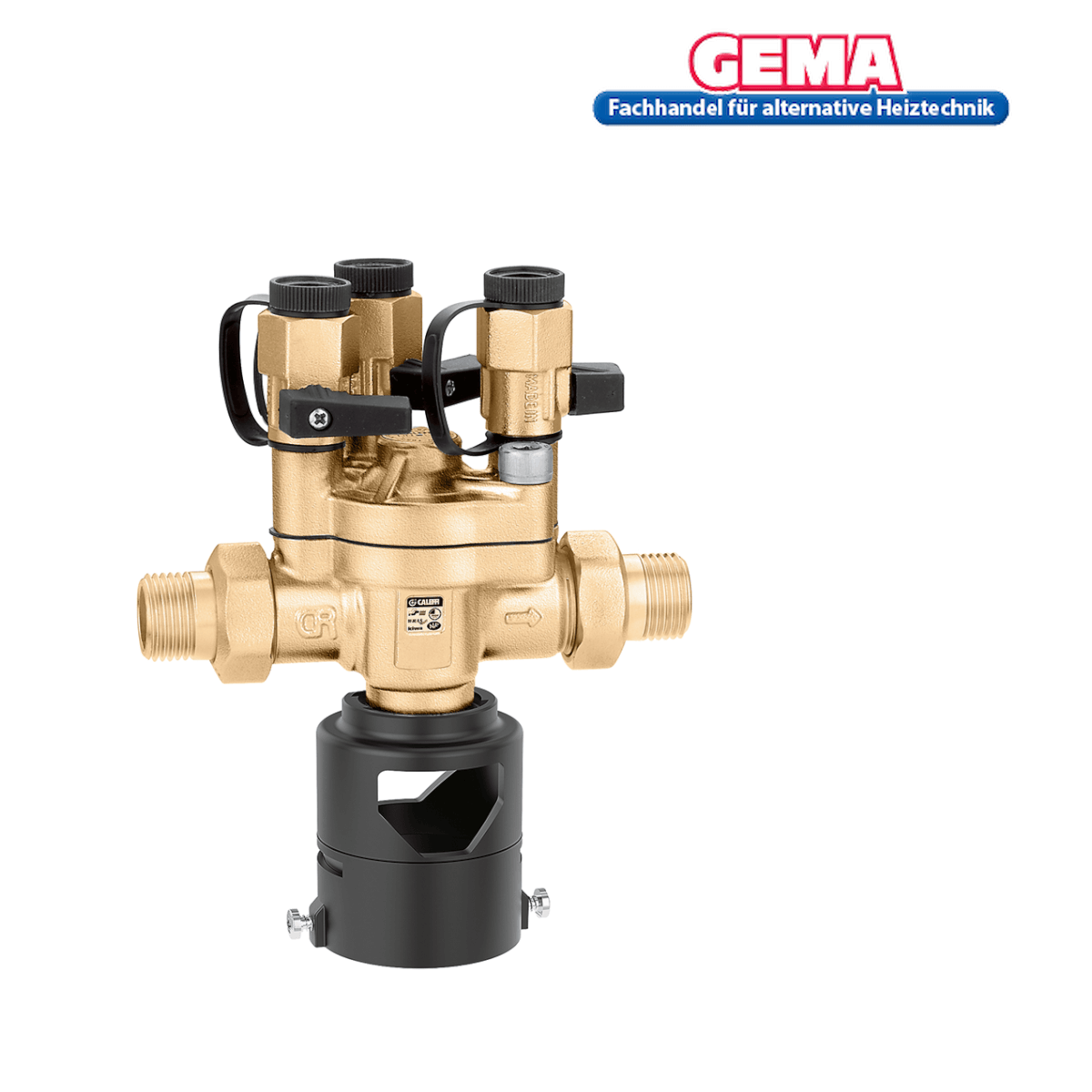

BA Compact 1/ séparateur de système2" avec une pression différentielle contrôlable
Prix normal
3.019,00 Kč
Prix de base
tVA incluse.
Expédition seront facturés à la caisse.
BA Compact 1/ séparateur de système2" avec une pression différentielle contrôlable est en stock et sera expédié dès qu'il sera à nouveau disponible
Livraison et expédition
Livraison et expédition
Le délai de traitement est généralement d'un jour ouvré. La livraison des colis est de 1 à 3 jours ouvrés. Pour les livraisons par fret, le délai est de 3 à 5 jours ouvrés. Les délais de livraison hors d'Allemagne varient.
BA Compact 1/ séparateur de système2" avec une pression différ...
Prix normal
3.019,00 Kč
Prix de base
Caleffi | UGS :
CST12
Prix normal
3.019,00 Kč
Prix de base
tVA incluse.
Expédition seront facturés à la caisse.
BA Compact 1/ séparateur de système2" avec une pression différentielle contrôlable est en stock et sera expédié dès qu'il sera à nouveau disponible
Description
Description
Séparateur de système avec zones de pression réduite contrôlables de type BA
Séparateur de système à zones de pression réduite contrôlables, type BA, version compacte. Certifié conforme à la norme EN 12729. Type BA. Raccordement : G 1/2" A (ISO 228-1) AG, Union. Pression différentielle de service : 14 kPa. Plage de température moyenne : 0–65 °C. PN (pression nominale) : PN 10. Matériau : laiton DR « faible teneur en plomb » résistant à la dézincification.
Données techniques
- Pression différentielle de fonctionnement: 14 kPa
- Plage de températures moyennes: 0–65 °C
- PN (Pression nominale): PN 10
- matériel: laiton résistant à la dézincification DR « faible teneur en plomb »
Notes sur le séparateur de système
Un garde-boue avant de la série 577 doit absolument être installé.
Comment ça marche
Le clapet anti-retour à pression différentielle non contrôlable de type CA se compose d'un clapet anti-retour d'entrée (1), d'un clapet anti-retour de sortie (2) et d'une vanne de purge (3). Les deux clapets anti-retour délimitent trois zones à pressions différentes : la chambre d'entrée (A), la chambre intermédiaire (B), également appelée zone de pression différentielle, et la chambre de sortie (C). La vanne de purge (3) est située au centre et est directement reliée à la membrane (4). L'ouverture et la fermeture de cet ensemble mobile sont commandées par la différence de pression entre l'entrée et la sortie du clapet anti-retour et par le ressort de rappel (5).
débits corrects
Dans des conditions d'écoulement normales, les deux dispositifs anti-retour
ouvert, dans lequel la pression dans la chambre intermédiaire (B) est toujours inférieure à la pression d'entrée (A) en raison d'une perte de pression précalculée au niveau du premier dispositif anti-retour (1).
La différence de pression agit donc sur la membrane interne (4) et génère une force qui ouvre la vanne de vidange (3) communiquant avec l'atmosphère.
La pression sur le ressort de contraste (5) le maintient fermé.
Pression négative côté admission
Lorsque la pression d'entrée chute, les deux clapets anti-retour se ferment.
La vanne de purge (3) s'ouvre dès que la différence de pression Δp entre la chambre d'entrée (A) et la chambre intermédiaire (B) atteint une valeur légèrement inférieure à la valeur précalculée au niveau du ressort de rappel (5). La purge se poursuit jusqu'à ce que la chambre intermédiaire du séparateur soit vide. Ainsi, une zone d'air (zone de sécurité) est créée, empêchant les eaux contaminées de refluer du circuit (C) vers le réseau d'alimentation en eau, même en cas de défaillance du dispositif anti-retour (2). Une fois les conditions normales rétablies (pression d'entrée supérieure à la pression de sortie), la vanne de purge se referme.
Le séparateur de système est de nouveau fonctionnel.
Surpression à la sortie
Si la pression dans la chambre de sortie (C) dépasse la pression d'entrée (A), le clapet anti-retour (2) se ferme, empêchant ainsi le reflux de l'eau déjà distribuée au consommateur vers le réseau public. En cas de fuite du clapet anti-retour (2) ou de tout autre dysfonctionnement du séparateur, ce dernier interrompt systématiquement la connexion entre le consommateur et le réseau public.Comme tous les dispositifs à effet positif, le séparateur de système est conçu techniquement et structurellement pour garantir les normes de sécurité les plus élevées dans toutes les situations.
Données techniques
- Séparateur système type BA. Connexions AG.
- 1/2". Boîtier, couvercle et siège de vidange
- Fabriqué en alliage de laiton résistant à la dézincification.
- Tiges du système de retenue et ressorts
- Fabriqué en acier inoxydable.
- Sceaux fabriqués en NBR.
- Température de fonctionnement maximale : 65 degrés C.
- Pression de service maximale : 10 bar.
- Actif Dispositif de sécurité.
- Complet avec en amont, intermédiaire et connexions de mesure en aval
- Entonnoir de vidange avec raccord pour tuyau.
