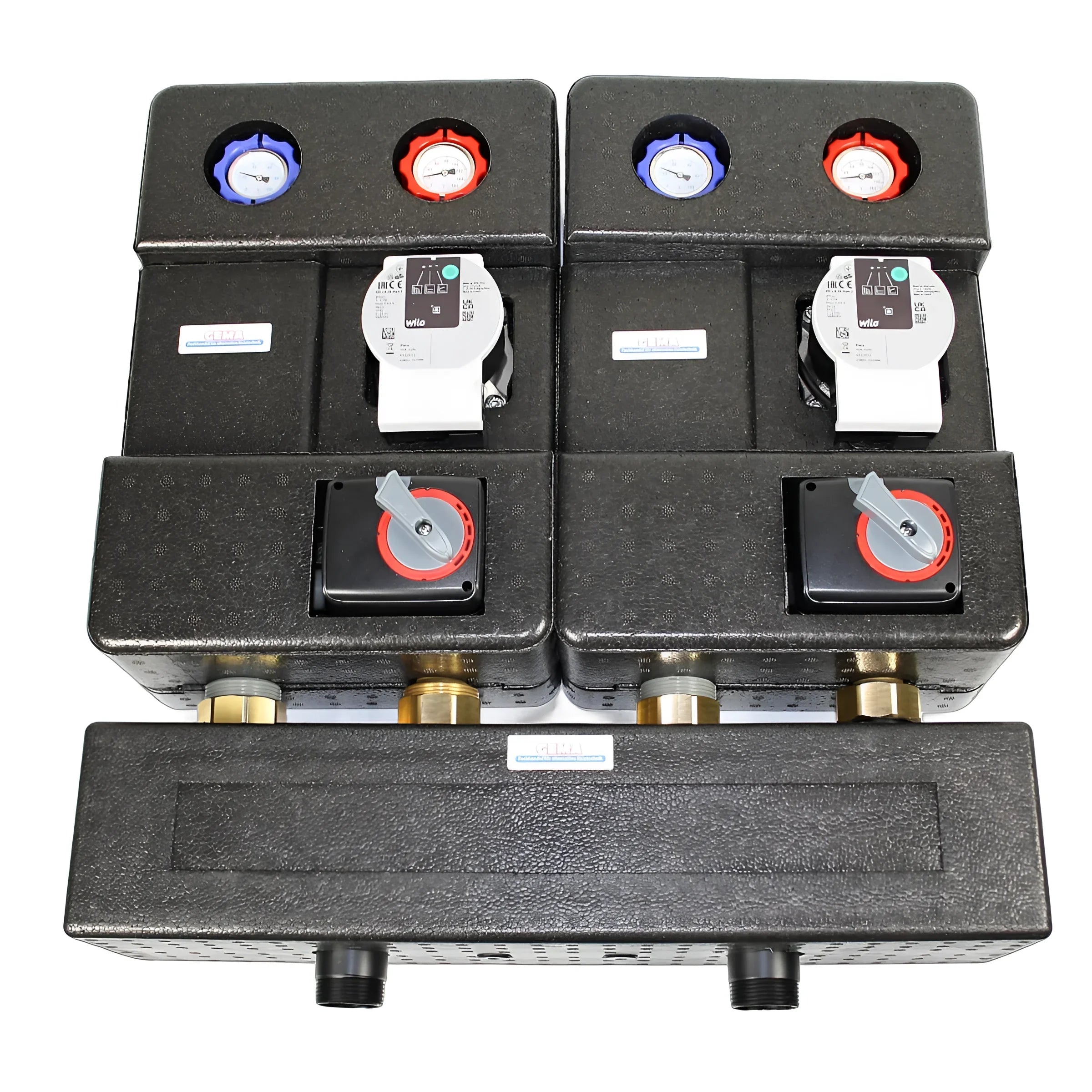

Distribuidor de circuitos de calefacción con un grupo de bombas y emoción a tres vías

Distribuidor de circuito de calefacción con grupo de bombeo y mezclador de tres vías

Descripción general de productos distribuidores de circuitos de calefacción

El colector de alta calidad Sunex para circuitos de calefacción combina una robusta construcción de acero con tuercas de latón resistentes a la corrosión y un aislamiento de EPP de 30 mm de espesor. Está disponible en versiones DN20 y DN25 para 2 o 3 circuitos de calefacción y ofrece opciones de conexión flexibles con roscas externas o internas.

Gracias a su diseño compacto y al etiquetado claro de los lados de la caldera y del circuito de calefacción, la instalación es sencilla y sin errores: ideal tanto para edificios nuevos como para modernizaciones.

Áreas de aplicación

Ya sea calefacción por suelo radiante, radiadores o sistemas mixtos: el colector del circuito de calefacción optimiza la distribución del calor en edificios residenciales, locales comerciales, oficinas o talleres. Un control preciso garantiza un alto nivel de confort, especialmente en sistemas con diferentes temperaturas de impulsión.

Construcción y materiales

El cuerpo del colector, fabricado en acero de alta calidad, proporciona un soporte fiable incluso a altas temperaturas y presiones. Las tuercas de latón garantizan una conexión duradera y resistente a la corrosión. El aislamiento de EPP minimiza la pérdida de calor y aumenta la eficiencia del sistema.

Los sujetadores M8 permiten un montaje seguro en la pared sin soportes adicionales, mientras que todas las conexiones permanecen fácilmente accesibles.

Descripción general del producto del grupo de bombas

El grupo de bomba GPO-Sunex DN 25 combina una bomba de alta eficiencia Wilo Yonos Para 25/6 con una válvula mezcladora de tres vías. Garantiza un control preciso de la temperatura y una circulación eficiente de los medios de calefacción y refrigeración en una amplia variedad de sistemas.

válvula mezcladora de tres vías

La innovadora válvula mezcladora de tres vías controla los flujos de calefacción y refrigeración con precisión según las necesidades, garantizando una distribución uniforme de la temperatura. El potente servomotor ofrece un tiempo de apertura de la válvula de 124 segundos y un par de 8 Nm.

El aislamiento de EPDM de alta calidad y los componentes duraderos garantizan un funcionamiento confiable durante muchos años.

Bomba de alta eficiencia Wilo Yonos Para

El Wilo Yonos Para 25/6 se caracteriza por su bajo consumo de energía, funcionamiento silencioso y funciones automáticas inteligentes. Funciona con un consumo máximo de 0,44 A y una eficiencia energética de 0,20.

Presión máxima del agua: 6 bar, temperatura máxima del agua: 90 °C, caudal: hasta 3 m³/h.

Instalación y posibles usos

Gracias a su diseño compacto y a las válvulas de bola de cierre premontadas, la integración en sistemas de calefacción, refrigeración o calentamiento de procesos existentes es sencilla. Los termómetros en las líneas de suministro y retorno proporcionan lecturas precisas de temperatura en todo momento, mientras que la válvula de retención en la línea de suministro evita reflujos no deseados.

Ideal para nuevas construcciones y modernizaciones, en instalaciones privadas, comerciales e industriales.

Datos técnicos

Datos técnicos del distribuidor del circuito de calefacción

Versión: DN25, 2 circuitos
Dimensiones (alto x profundidad x ancho): 193 × 137 × 552 mm
Peso: 6,05 kg
Temperatura máxima de funcionamiento: 110 °C
Presión máxima de funcionamiento: 6 bar
Potencia máxima: 54 kW
Caudal máximo: 2,3 m³/h
Conexión lado caldera: 5/4" AG
Conexión lado circuito de calefacción: 6/4" Yo soy

Versión: DN25, 3 circuitos
Dimensiones (alto x profundidad x ancho): 193 × 140 × 862 mm
Peso: 8,49 kg
Valores de rendimiento y presión como para un sistema de 2 circuitos.

Datos técnicos del grupo de bombeo

Bomba: Wilo Yonos Para 25/6 SC
Potencia: 3–43 W
Distancia entre ejes: 125 mm
Válvula KVS: 12 m³/h
Conexiones arriba: 2 × 1" Yo soy
Conexiones a continuación: 2 × 1½" AG
Alto/Ancho/Profundidad: 390 × 275 × 140 mm

válvula mezcladora de tres vías
Servomotor: 8 Nm, tiempo de apertura de la válvula: 124 s
Aislamiento: EPDM
Válvula de bola azul con termómetro (retorno), válvula de bola roja con válvula de retención integrada (suministro)

Volumen de suministro

• Colector de circuito de calefacción DN25 a su elección
• 2 grupos de bombas GEMA con mezclador de tres vías
