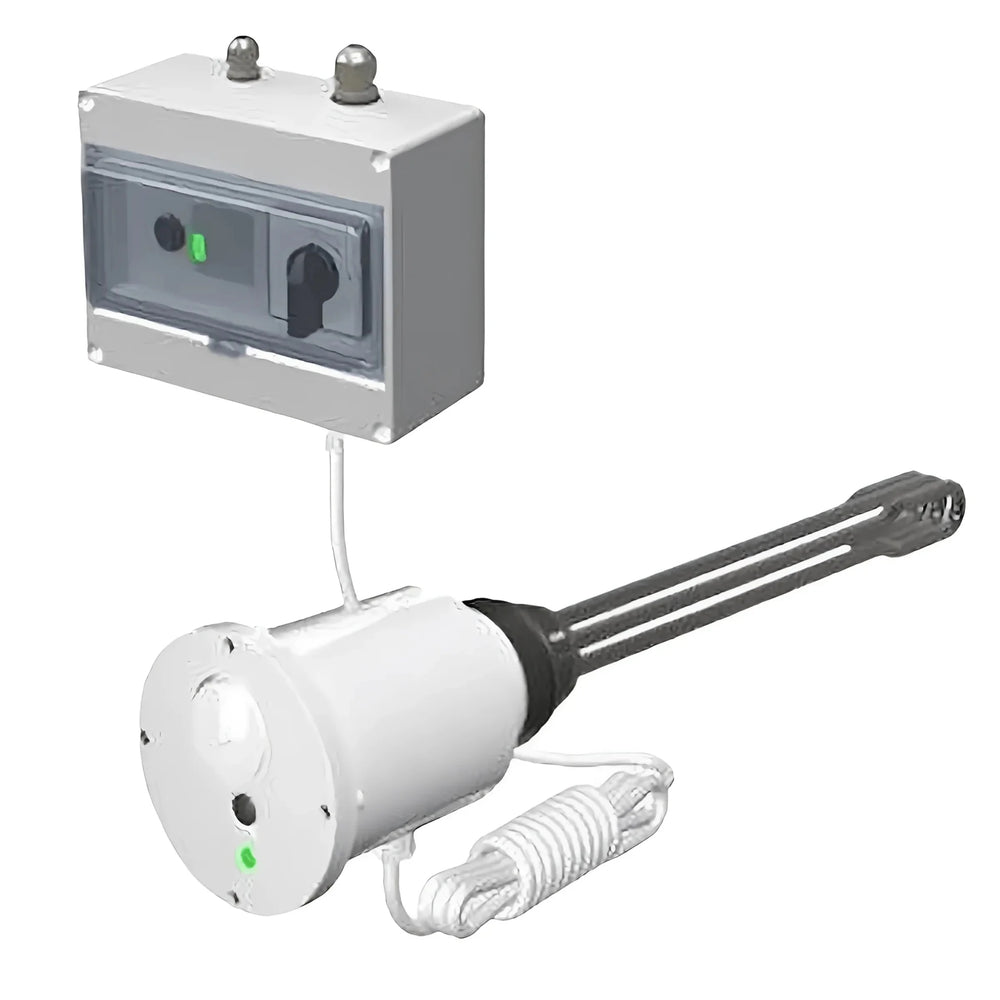

Topná tyč 9 kW s nastavitelnou topnou patronou

Topné patrony EJK maxi MR ST – Perfektní doplněk pro topné a fotovoltaické systémy

Řada topných patron EJK maxi MR ST kombinuje funkčnost, účinnost a flexibilitu. Tato inovativní zařízení se skládají z výkonného topného tělesa a elektrického rozvaděče, který obsahuje modulární stykač a praktický třístupňový vačkový spínač. Díky tomu jsou ideálním řešením pro různé topné systémy, zejména v kombinaci s fotovoltaickými systémy a tepelnými čerpadly.

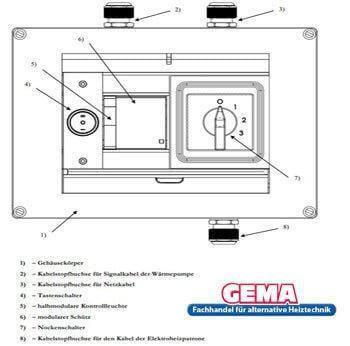

Modulární stykač pro flexibilní napájení

Klíčovou vlastností topných těles je integrovaný modulární stykač. Ten umožňuje přímé připojení k externím zdrojům energie, jako jsou tepelná čerpadla. Automatický řídicí systém tepelného čerpadla zajišťuje optimální regulaci topného tělesa pro maximalizaci účinnosti a spotřeby energie. Toto inovativní řešení umožňuje bezproblémový provoz v celém topném systému bez nutnosti jakéhokoli dalšího ručního zásahu.

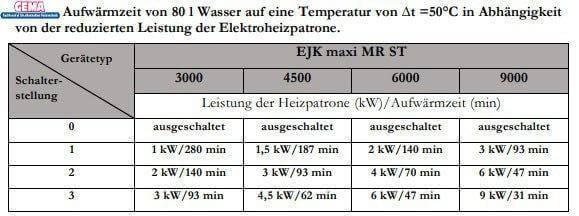

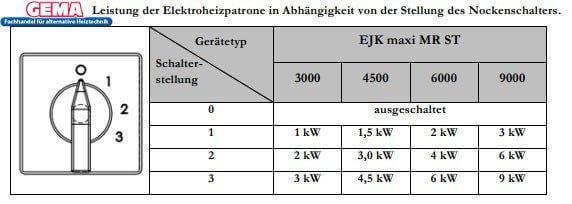

3stupňový vačkový spínač pro individuální regulaci výkonu

Integrovaný třístupňový vačkový spínač umožňuje snadnou a flexibilní regulaci výkonu topného tělesa. To je obzvláště užitečné při kolísání požadavků, jako například při používání fotovoltaického systému. Uživatel může ručně upravit výkon, aby snížil spotřebu energie, a tím zlepšil účinnost v obdobích s omezenou sluneční energií, například v zamračených dnech.

Vačkový spínač umožňuje nastavit topný článek na zlomek jeho maximálního výkonu, což nejen šetří energii, ale také zohledňuje spotřebu energie ostatních domácích spotřebičů.

Perfektní doplněk k fotovoltaickým systémům

Topné patrony EJK maxi MR ST byly speciálně vyvinuty jako doplněk ke stávajícím fotovoltaickým systémům. Manuální nastavení výkonu umožňuje uživatelům optimálně vyvážit spotřebu generované solární energie a zajistit efektivní využití přebytečné elektřiny. Flexibilita systému umožňuje optimalizovat celkovou účinnost topného systému a zároveň snížit závislost na externích zdrojích energie.

Všestranné aplikace

Tyto topné patrony jsou vhodné pro ohřev vody v otevřených i uzavřených kovových nádobách a také ve smaltovaných zásobníkech teplé užitkové vody. Lze je bez problémů použít i ve vyrovnávacích nádržích bez vnitřního nátěru. Korozivzdorná konstrukce s hořčíkovými nebo vtlačenými anodami zajišťuje, že topné těleso odolává rozdílům elektrického potenciálu, a tím zaručuje dlouhou životnost.

Díky své všestrannosti se topné patrony řady EJK maxi MR ST používají také v topných modulech MDC od společnosti ZUG Elektromet a lze je výborně integrovat do systémů ústředního topení.

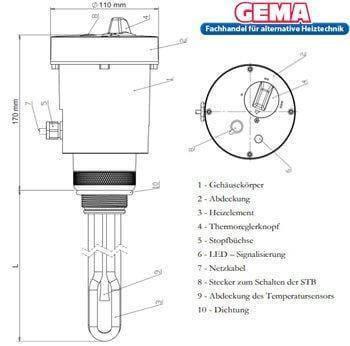

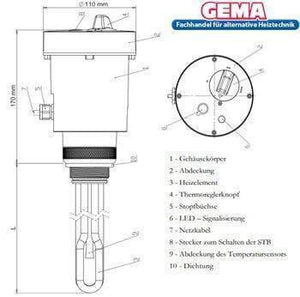

Robustní materiály a odolná konstrukce

Topné články kazetových ohřívačů jsou uloženy ve speciálně navržené kovové hlavě a jsou vyrobeny z robustních slitin nerezové oceli. Tyto materiály nabízejí vysokou odolnost proti korozi a opotřebení, a to i při kontaktu s napájecí vodou nebo vodou z vyrovnávací nádrže. Integrovaný uzemňovací systém zajišťuje kompatibilitu se systémy katodické ochrany, a tím poskytuje trvalou ochranu jak kazetového ohřívače, tak i zásobníku.

Inovativní design těchto topných patron se vyznačuje pečlivou konstrukcí, která zajišťuje elektrochemickou ochranu systému. To zvyšuje odolnost proti korozi a prodlužuje životnost integrovaných hořčíkových anod.

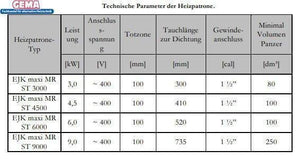

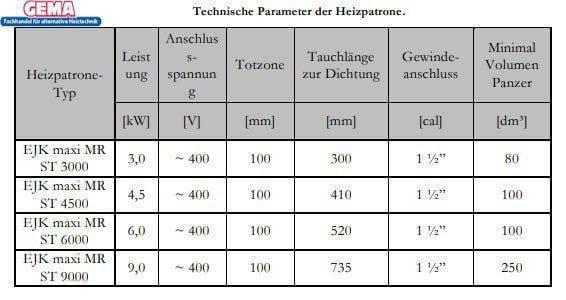

Technické údaje topné patrony

• Výkon: 9 kW
• Napájecí napětí: 400 V
• Nevytápěná plocha: 100 mm
• Délka ponoru k utěsnění: 735 mm
• Závitové připojení: 1 1/2"
• Minimální skladovací objem: 250 dm³

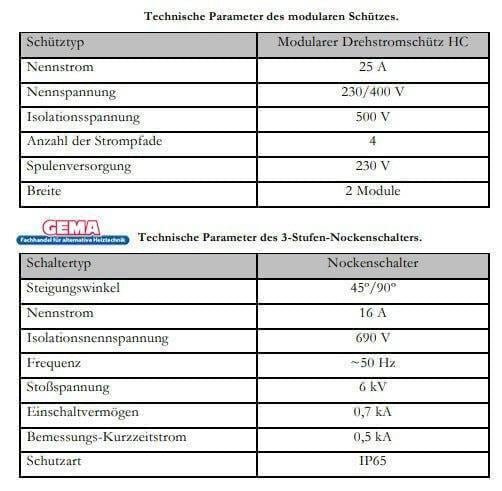

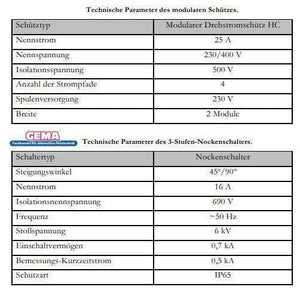

Technické údaje modulárního stykače

• Jmenovitý proud: 25 A
• Jmenovité napětí: 234/400 V
• Izolační napětí: 500 V
• Počet proudových cest: 4
• Napájení cívky: 230 V
• Šířka: 2 moduly

Technické specifikace třístupňového vačkového spínače

• Úhel sklonu: 45°/90°
• Jmenovitý proud: 16 A
• Izolační napětí: 690 V
• Frekvence: 50 Hz
• Impulzní napětí: 6 kV
• Spínací schopnost: 0,7 kA
• Jmenovitý krátkodobý proud: 0,5 kA
• Stupeň krytí: IP65

Závěr: Efektivita se setkává s flexibilitou

Řada topných patron EJK maxi MR ST nabízí spolehlivé, všestranné a efektivní řešení pro ohřev vody v široké škále aplikací. V kombinaci s fotovoltaickými systémy a tepelnými čerpadly umožňují optimální využití obnovitelných energií. Díky robustním materiálům, inovativním funkcím, jako je regulace výkonu, a sofistikované konstrukci představují tyto topné patrony investici do udržitelnosti a dlouhodobé účinnosti.

Rozsah dodávky

• 1 x 9 kW modulární topné těleso
• Návod k montáži

Stáhnout

• Uživatelská příručka
