Tanque de armazenamento intermediário WGJ-BE 800/1000 sem WT

Visão geral do produto

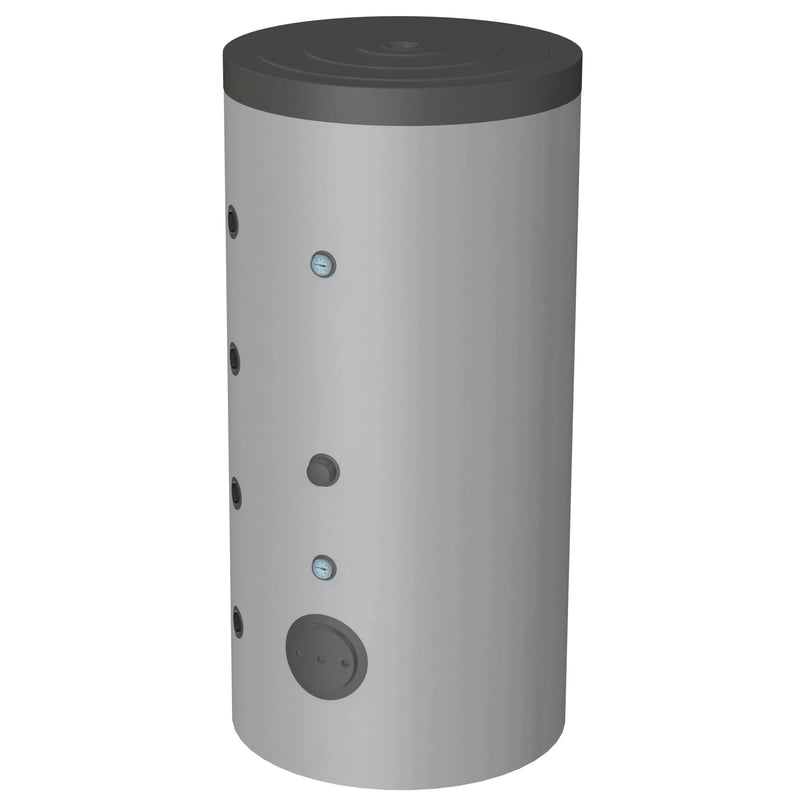

O reservatório de armazenamento térmico WGJ-BE para água quente é um recipiente robusto para armazenamento de calor em sistemas de aquecimento central, sistemas solares térmicos e bombas de calor. Ele coleta e armazena o excesso de calor, compensa as flutuações de produção e melhora a eficiência do sistema de aquecimento.

Disponível em duas versões (WGJ-BE 800 e WGJ-BE 1000), o Armazenamento temporário Para circuitos de aquecimento maiores, oferece uma solução durável e fácil de integrar para instalações de aquecimento.

Dados técnicos

WGJ-BE 800: Volume de armazenamento aprox. 710 l, perdas em espera aprox. 62 W, ​​peso ~143 kg. WGJ-BE 1000: Volume de armazenamento aprox. 830 l, perdas em espera aprox. 71 W, peso ~160 kg. Pressão máxima de operação: 0,3 MPa; Temperatura máxima de operação: 80 °C.

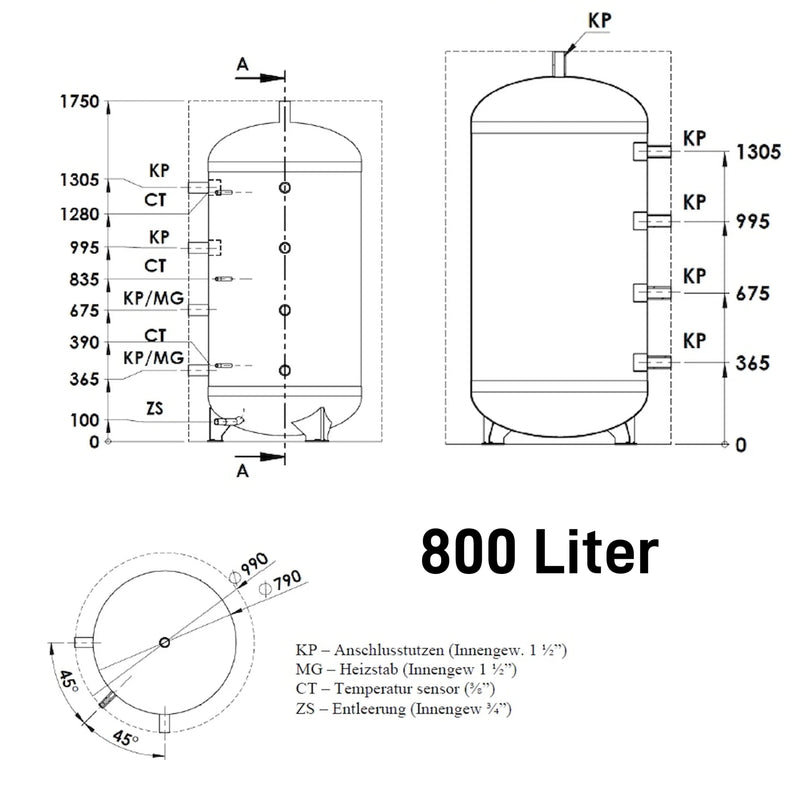

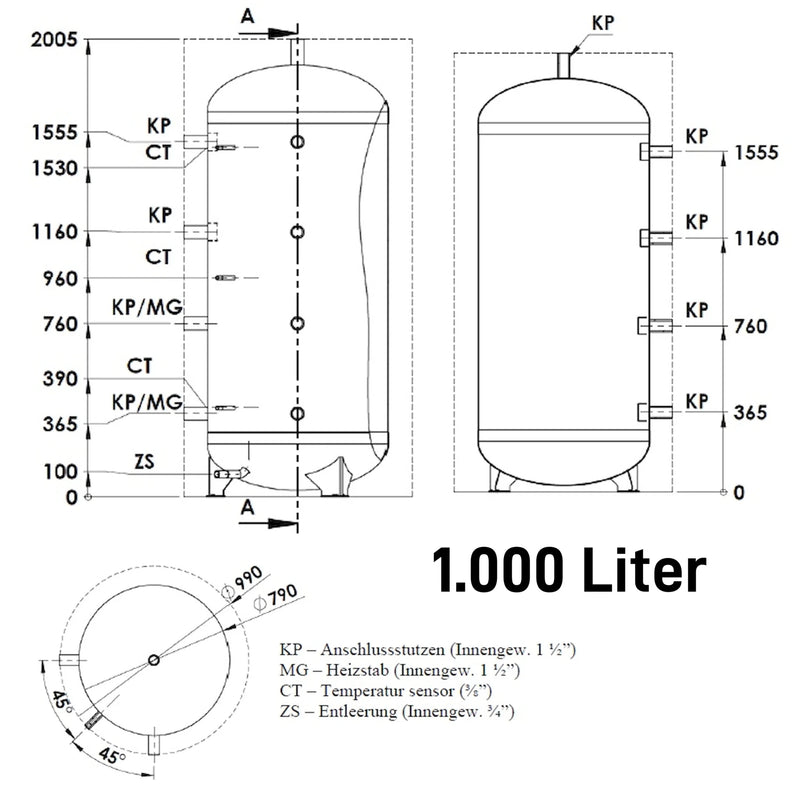

Dimensões da conexão: Conexão do espigão (KP) com rosca interna de 1½”, conexão do elemento de aquecimento (MG) com rosca interna de 1½”, conexão do sensor de temperatura (CT) de 3/8", Dreno (ZS) Rosca interna 3/4".

Material e isolamento

O tanque é feito de aço (interior bruto) com um revestimento externo resistente à corrosão e possui isolamento térmico de 100 mm de espessura em espuma de poliestireno expandido. O revestimento externo é laminado para garantir estabilidade dimensional e uma aparência atraente.

Aplicações e vantagens

O WGJ-BE Armazenamento temporário É adequado para integração com caldeiras, sistemas solares térmicos e bombas de calor. Absorve o excesso de calor a curto prazo, evita o acionamento frequente dos queimadores e geradores de calor e, assim, contribui para a vida útil e a eficiência do sistema.

Graças ao seu grande volume e às baixas perdas de calor, o tanque de armazenamento garante temperaturas de fluxo estáveis ​​e melhor controle do sistema de aquecimento, especialmente com geração de calor variável.

Condições de segurança e operação

O reservatório só pode ser operado com uma válvula de segurança em funcionamento (pressão de abertura de 0,3 MPa). Idealmente, esta válvula deve ser instalada na linha de retorno da água de aquecimento e não deve haver nenhuma válvula de bloqueio entre a válvula e o reservatório. A seta no corpo da válvula deve indicar o sentido do fluxo.

Durante o funcionamento, pode ocorrer um breve escape de água pela válvula de segurança — isso indica o funcionamento correto e nunca deve ser obstruído. O sistema não deve ser operado sem uma válvula de segurança em funcionamento, pois isso pode resultar em perigo e danos.

Instalação e aquecimento elétrico

Durante o período de garantia, somente aquecedores elétricos com resistências isoladas podem ser utilizados (ex.: ZUG ELEKTROMET tipo EJK). As resistências monofásicas estão disponíveis em versões de 230 V com potências de 1,5/2,0/3,0 kW; as versões trifásicas estão disponíveis em versões de 400 V com potências de 3,0/4,5/6,0/9,0 kW. A instalação deve ser feita de acordo com os diagramas elétricos e por um eletricista qualificado.

Importante: Não ligue o cabo de alimentação até que o reservatório esteja completamente cheio de água. Observe as informações de segurança elétrica e as instruções de instalação do aquecedor elétrico. Durante o período de garantia, utilize somente resistências isoladas e aprovadas.

Manutenção e assistência técnica

Verifique o funcionamento correto da válvula de segurança pelo menos uma vez por mês e antes de cada reinício após um período prolongado de inatividade. Os reparos no sistema de água devem ser realizados somente por pessoal qualificado. Inspeções visuais regulares do isolamento e das conexões aumentam a segurança operacional.

Garantia e informações

Antes da instalação e do início das operações, as instruções de instalação e funcionamento, bem como as condições de garantia, devem ser lidas atentamente.O fabricante reserva-se o direito de efetuar alterações construtivas como parte da modernização do produto, as quais podem não estar necessariamente incluídas nestas instruções.

Se tiver dúvidas sobre a compatibilidade com os componentes existentes ou sobre a seleção do aquecedor auxiliar elétrico adequado, teremos todo o prazer em aconselhá-lo — entre em contato com o seu instalador especializado ou com o nosso departamento de atendimento ao cliente.
