Produktüberblick & Einsatzbereich

Der GEMA Elektroheizstab 9,0 kW ist ein einschraubbarer Heizstab zur elektrischen Zusatzerwärmung von Wasser in geeigneten Speicher- und Behältersystemen. Er wird typischerweise eingesetzt, wenn ein Warmwasser- oder Pufferspeicher elektrisch nachgeheizt oder als zusätzliche Wärmequelle ergänzt werden soll.

Die Ausführung ist besonders für passende emaillierte Speicher und Behälter vorgesehen. Durch die integrierte Isoliertrennung, den Temperaturregler und den Sicherheitstemperaturbegrenzer eignet sich der Heizstab für technisch saubere Speicheranwendungen mit fachgerechtem elektrischem Anschluss.

Technik & Ausstattung

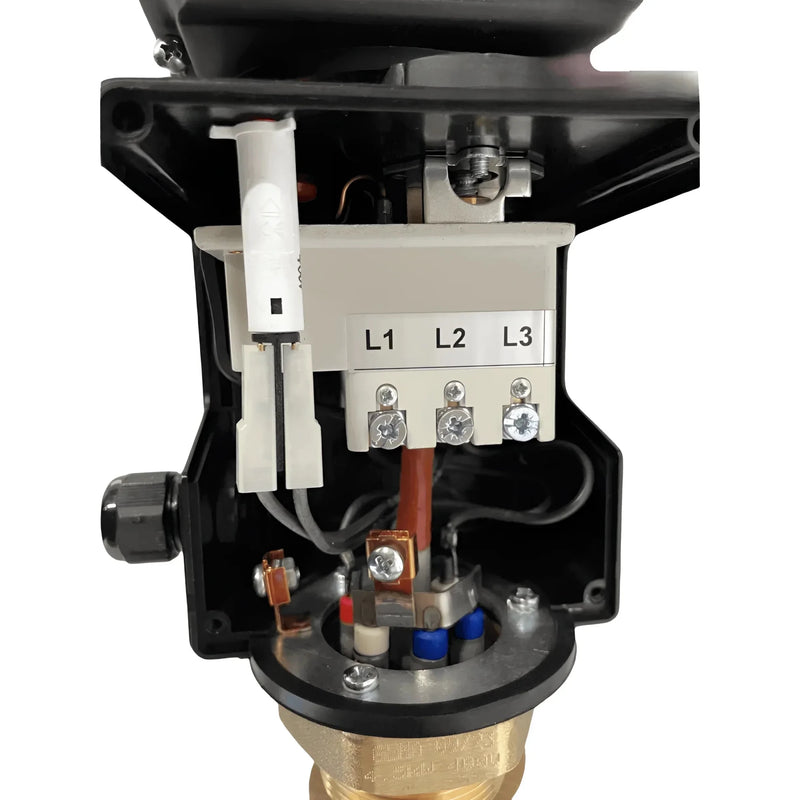

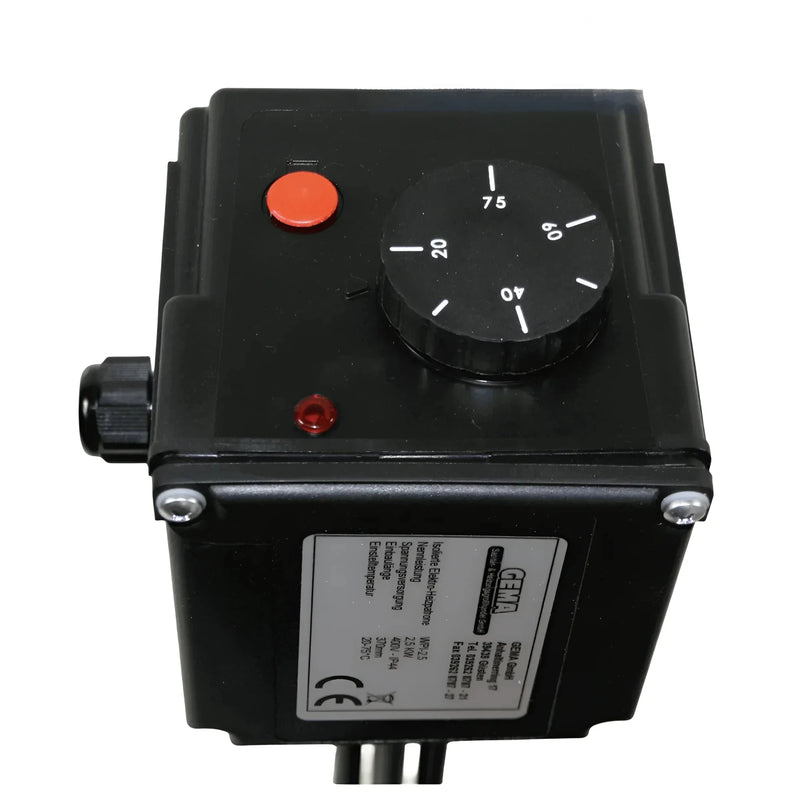

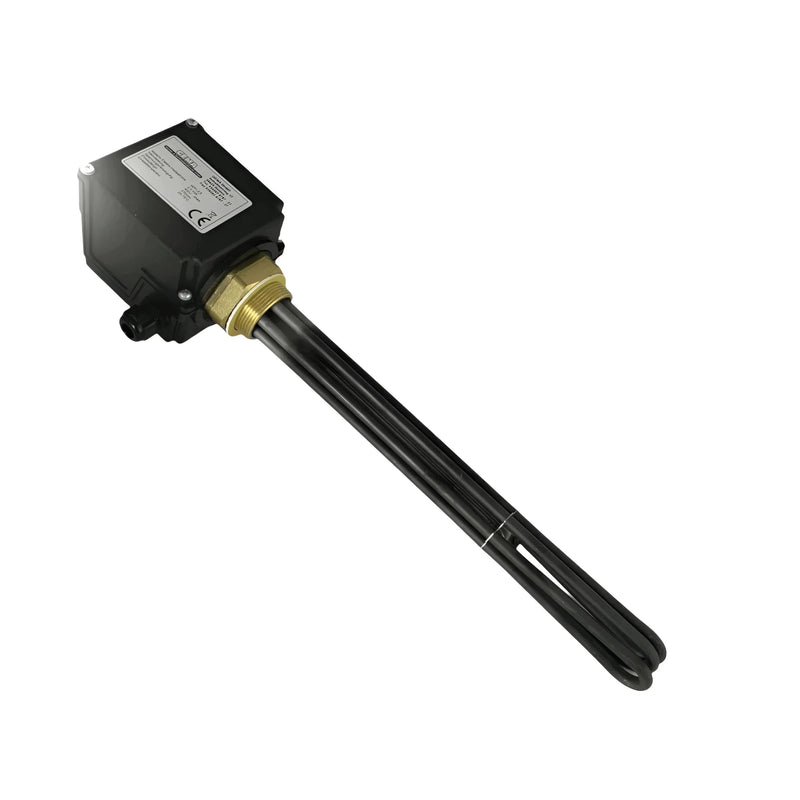

Der Elektroheizstab ist als Einschraubheizkörper mit drei U-förmigen Rohrheizkörpern und Fühlerschutzrohr ausgeführt. Im Anschlussgehäuse befinden sich Temperaturregelung, Sicherheitstemperaturbegrenzer und eine rote Kontrollleuchte zur Sichtprüfung des Betriebszustands.

Die Temperatur kann über den außenliegenden Regler eingestellt werden. Für die 9,0-kW-Ausführung ist ein 400-V-Anschluss vorgesehen; die elektrische Auslegung muss zur Anlage passen und durch eine zugelassene Elektrofachkraft geprüft werden.

Vorteile im Alltag

Der GEMA Elektroheizstab 9,0 kW ermöglicht eine elektrische Zusatzheizung direkt im Speicher und kann dadurch Warmwasserbereitung oder Speichernachheizung unterstützen. Die Bedienung erfolgt über den integrierten Temperaturregler am Anschlussgehäuse.

Die Kontrollleuchte erleichtert die Sichtprüfung im Technikraum. Für einen dauerhaft zuverlässigen Betrieb sollten Wasserqualität, Kalkbildung, Einbaulage und fachgerechte Inbetriebnahme berücksichtigt werden.

Systemintegration & Kompatibilität

Der Elektroheizstab wird über ein G 1 1/2"-Einschraubgewinde in eine geeignete Speichermuffe eingebaut. Vor der Auswahl sollten Anschlussgröße, Einbaulage, Einbauraum, Betriebsdruck, Wasserhärte und elektrische Anschlussbedingungen mit dem vorhandenen Speicher abgeglichen werden.

Die Einbindung ist für geeignete offene oder geschlossene Behälter mit Wasser vorgesehen. Während des Betriebs müssen Heizkörper und Fühlerschutzrohr dauerhaft ausreichend von Wasser umgeben sein.

Montage

Der Heizstab ist für den waagerechten Einbau in eine geeignete Speichermuffe vorgesehen. Vor der Montage müssen Muffe, freie Einbaulänge, Montagefreiraum, Dichtfläche und elektrische Anschlussmöglichkeit geprüft werden.

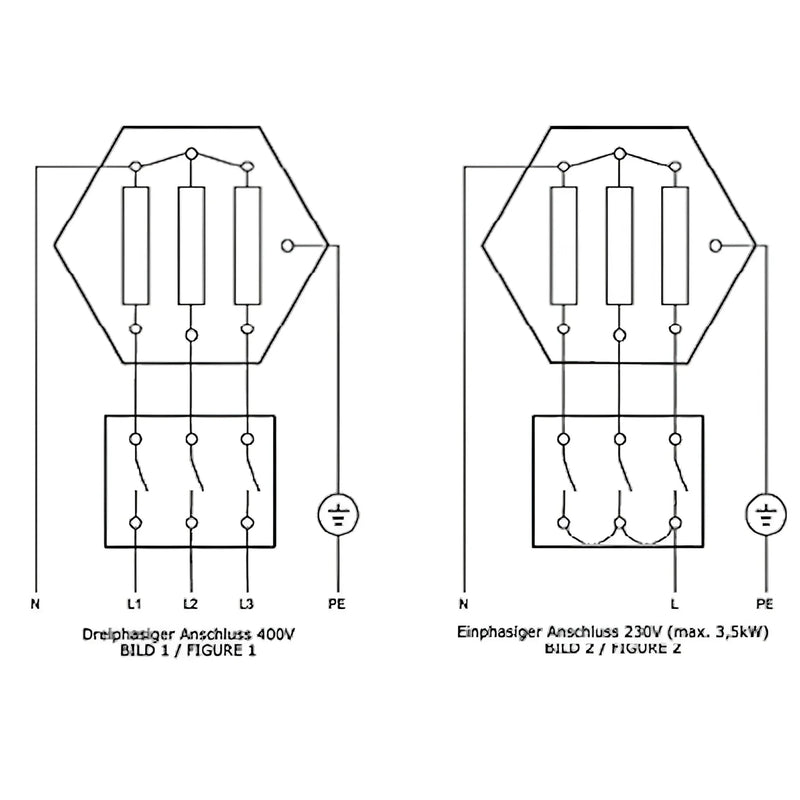

Der elektrische Anschluss darf nur durch eine zugelassene Elektrofachkraft erfolgen. Vor dem elektrischen Einschalten muss der Behälter vollständig mit Wasser gefüllt sein, und die Verschaltung ist gemäß Schaltbild sowie nach den geltenden elektrotechnischen Vorgaben zu prüfen.

Hinweise

Während des Betriebs müssen Heizkörper und Fühlerschutzrohr ausreichend von Wasser umgeben sein. Trockenbetrieb, ungeeignete Einbaulage, falsche Spannung oder starke Verkalkung können die Funktion beeinträchtigen.

Für die 9,0-kW-Ausführung ist ein 400-V-Anschluss vorgesehen. Die finale Auslegung richtet sich nach Typenschild, Anlagenplanung und Prüfung vor Ort.

Lieferumfang

• 1 x GEMA Elektroheizstab 9,0 kW
• 1 x Flachdichtung
